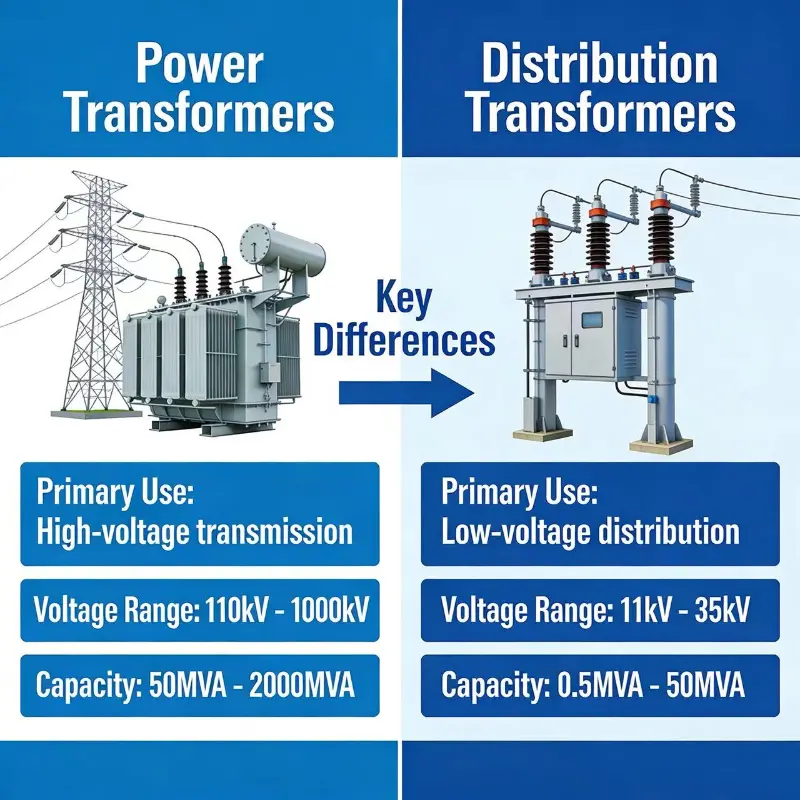

Güc transformatoru ilə paylayıcı transformator arasındakı fərq nədir?

Güc transformatorları əsasən daha yüksək gərginlikdə istifadə olunduğu ötürücü şəbəkəyə qoşulur, paylayıcı transformatorlar isə paylama sonunda istifadə olunur və buna görə də həmişə aşağı gərginlik səviyyələri ilə üzləşirlər.

İndi fərqlərə gəlirik

1. Onlar ötürücü şəbəkədə istifadə olunduğu üçün ümumiyyətlə > 33 KV-da, paylayıcı transformatorlar isə ümumiyyətlə < 33 KV-da işləyirlər.

2. Daha yüksək gərginlik dərəcəsinə görə güc transformatorlarının izolyasiya səviyyəsi çox yüksək, paylayıcı transformatorlarda isə aşağı olur.

3. Yük dəyişmələri güc transformatorlarında az, paylayıcı transformatorlarda isə daha çox olur, çünki onlar birbaşa yükə bağlıdır.

4. Güc transformatorlarıOnlar 24 saat ərzində Cu itkisinə və dəmir itkisinə tab gətirə biləcək şəkildə dizayn edilmişdir, buna görə də onların soyutma mexanizmi çox güclüdür, paylayıcı transformatorlarda cu itkisi yük dövrünə əsasən baş verir və dəmir itkisi həmişə mövcuddur.

5. Güc transformatorlarının layihələndirilməsi zamanı onun tam yüklənmədə cu itkisinin az olmasına diqqət yetirilir. Paylayıcı transformatorlarda dəmir itkiləri minimum səviyyədə saxlanılır.

6. Güc transformatorlarında reytinqlər daha yüksəkdir, buna görə də paylayıcı transformatorlarda amorf poladdan istifadə edilərkən CRGO polad nüvəsi kimi üstün nüvədən istifadə edirik.

7. CRGO STEEL vahid çəkiyə daha çox axın daşıya bildiyi üçün güc transformatorlarının xüsusi çəkisi paylayıcı transformatorlarınkından azdır.

8. Güc transformatorları tam yükdə maksimum səmərəliliyə nail olmaq üçün nəzərdə tutulmuşdur. Deməli maksimum səmərəlilik şərtinə görə-.güc transformatorlarının tam yükdə mis itkisi = dəmir itkisi.

· Paylayıcı transformatorlarda onun nominal məhsulun 70 - 75 faizinə qədər yükləndiyini orta hesab edirik, buna görə də maksimum səmərəlilik düsturuna uyğun olaraq 70 - 75 faiz maksimum səmərəliliyə nail olmaq üçün nəzərdə tutulmuşdur -

tam yükdə mis itkisi = 2* dəmir itkisi .

Formula- transformatorlarda maksimum səmərəlilik üçün (x ^2 * kub itkisi = dəmir itkisi) burada x transformatorun yüklənməsidir.

1. Beləliklə, güc transformatorlarının yüklənməsi 100 % təşkil edir, buna görə Cu itkisi = dəmir itkisi .

2. Paylayıcı transformatorların yüklənməsi 70 %, buna görə də 0,7 ^ 2 * Cu itkisi = dəmir itkisi deməli Cu itkisi = 2 * dəmir itkisi.
