Kommutasiya qurğusunun seçilməsi üçün təlimat

Əsasən, növünü seçməkkeçid qurğusu“tələblərin müəyyən edilməsindən” “uyğun parametrlərə” keçən qərar qəbuletmə prosesidir. Seçim prosesini daha aydın etmək üçün onu səkkiz əsas ölçüyə böldüm. Bunu hər bir elementi faktiki vəziyyətinizə görə yoxlayaraq yoxlama siyahısı kimi istifadə edə bilərsiniz.

Kommutasiya qurğularının seçimi üçün üç əsas ölçü

Seçim Ölçüsü

Əsas Mülahizələr

Seçim Rəhbərliyi

1. Gərginlik səviyyəsi

Bunun yüksək gərginlikli sistem (məsələn, daxil olan xətt/transformatorun əsas tərəfi kimi 10kV) və ya aşağı gərginlikli sistem (məsələn, 380V/220V, çıxan xətt/terminal paylanması kimi) üçün olub olmadığını müəyyənləşdirin.

Bu, avadanlığın izolyasiya səviyyəsini və daxili komponentlərini birbaşa təyin edən ən əsas bölmədir.

2. Quraşdırma mühiti

Daxili və ya açıq quraşdırma üçün olub olmadığını və su izolyasiyası (IP reytinqi), nəmə davamlılıq, korroziyaya davamlılıq və ya partlayışdan qorunma kimi xüsusi tələblərin olub olmadığını qiymətləndirin.  Xarici istifadə üçün yüksək giriş qoruma dərəcələri (məsələn, IP54 və ya daha yüksək) və paslanmayan polad korpuslar tələb olunur; rütubətli/korroziyalı mühitlər tam qapalı avadanlıq və ya xüsusi örtük müalicəsi tələb edir.

3. Funksional Məqsəd

Əsas məqsədi aydın şəkildə müəyyənləşdirin: işıqlandırma, güc (məsələn, motorun idarə edilməsi), gücün paylanması, güc amilinin düzəldilməsi (kondansatör bankı) və ya ölçmə. İşıqlandırma paylama qutuları kiçik yüklərə malikdir və divara quraşdırıla bilər; enerji paylama qutuları böyük yüklərə malikdir, tez-tez yerdə dayanır və tez-tez motor idarəetmə blokları tələb olunur.

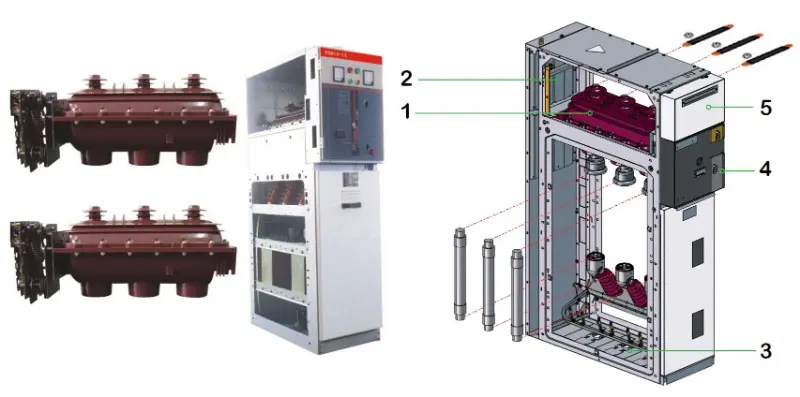

4. Struktur forma

Sabit tip (məsələn, GGD, qənaətcil) və ya çıxarılan tip (məsələn, GCK/GCS/MNS, asan texniki xidmət, yüksək etibarlılıq) arasında seçim edin. Sabit tip, dağılmış yüklər, az dövrə və məhdud büdcələr olan vəziyyətlər üçün uyğundur.

Çıxış növü konsentrasiyalı yüklər, çoxlu dövrələr və yüksək enerji təchizatı etibarlılığı tələbləri (məsələn, məlumat mərkəzləri, neft-kimya sənayesi) olan vəziyyətlər üçün uyğundur.

5. Elektrik Parametrləri

Sistemin nominal gərginliyini, tezliyini və hesablanmış cərəyanını yoxlayın. Daha əhəmiyyətlisi, qısaqapanma şəraitində dinamik və istilik sabitliyi tələblərinə uyğunluğu təmin edin. Elektrik açarının kəsmə qabiliyyəti quraşdırma nöqtəsində maksimum qısaqapanma cərəyanından çox olmalıdır.  Parametrlərin uyğunluğu təhlükəsiz əməliyyat üçün əsasdır. Bu, yalnız təcrübə və ya təxminlərə deyil, ciddi hesablamalara əsaslanmalıdır.                6. Layihənin Təbiəti

Bu, yeni tikinti layihəsi, təmir layihəsi və ya potensialın genişləndirilməsi layihəsidir?

Yeni tikinti üçün yüksək keyfiyyətli, yüksək etibarlı yeni məhsullara üstünlük verin. Yeniləmə/genişləndirmə üçün daha asan sistem inteqrasiyası üçün mövcud kabinet növünə istinad edin.

7. Quraşdırma sahəsi

Elektrik otağının uzunluğunu, enini və hündürlüyünü, xüsusən də şkafların qarşısında və arxasındakı əməliyyat keçidlərinin enini ölçün.

Məkan mövcudluğu şkafın ölçülərini və düzülməsini birbaşa məhdudlaşdırır. Məsələn, arxa koridorun eni texniki xidmət tələblərinə cavab verməlidir və 6 m-dən uzun şkaf sıraları üçün iki çıxış nöqtəsi tələb olunur.

8. Baxım və İdarəetmə  İstismar heyətinin texniki bacarıq səviyyəsini və texniki xidmətin rahatlığı üçün tələbləri nəzərə alın.

Çıxarılan şkaflar vahidlərin yaxşı dəyişdirilməsini təklif edir; baxım zamanı nasaz qurğu enerji təchizatını tez bərpa etmək üçün çıxarıla bilər, lakin dəyəri daha yüksəkdir.

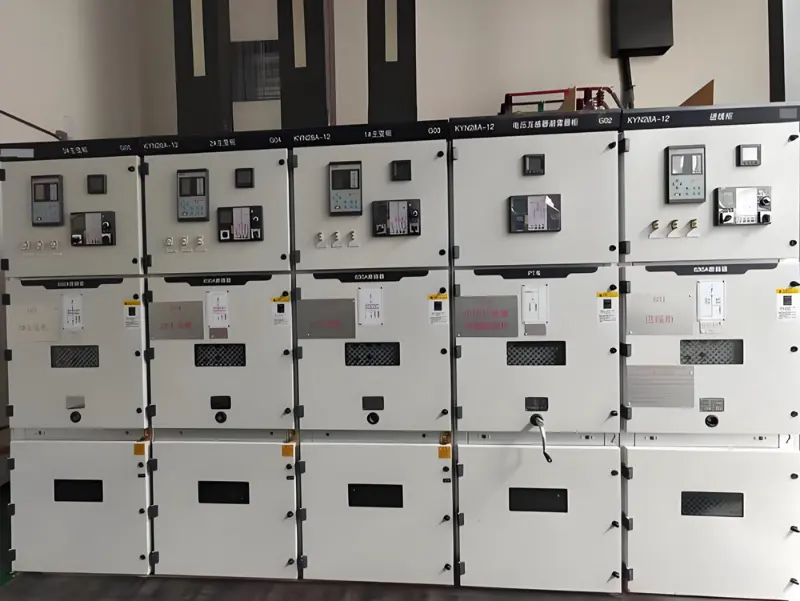

Ümumi Kommutator Modelləri və Tətbiq olunan Ssenarilər

Əsas ölçüləri başa düşdükdən sonra bir neçə ümumi növə baxaqaşağı gərginlikli keçid qurğusubazarda. Bu, mücərrəd tələblərinizi xüsusi məhsullarla uyğunlaşdırmağa kömək edəcək.

Model Seriyası  Struktur Növü Əsas Xüsusiyyətlər

Tipik Tətbiq olunan Ssenarilər

:-----------  :-------------  :-------------------------------------------------

GGD  Sabit İqtisadi və praktik, sadə sxem, lakin texniki xidmət üçün elektrik kəsilməsini tələb edir.

Sənaye və dağ-mədən müəssisələri, məsrəflərə həssaslıq, daha az dövrə və enerji təchizatının davamlılığı üçün aşağı tələblərə malik tikinti sahələri.

GCK       Çəkiliş

Motor İdarəetmə Mərkəzi (MCC) bölmələrindən ibarətdir. İzolyasiya edilmiş sxemlər yaxşı təhlükəsizlik və etibarlılıq təklif edir. Pul üçün yaxşı dəyər təklif edir.

Enerji sistemləri, sənaye və dağ-mədən müəssisələri, enerjinin çevrilməsi, paylanması və mühərrikə nəzarət tələb olunan hündürmərtəbəli binalar. Hal-hazırda geniş istifadə olunan bir növ.

GCS       Çəkiliş

GCK əsasında təkmilləşdirilmiş dizayn, çevik struktur, çekmece bölmələrinin yaxşı dəyişdirilməsi. Erkən versiyalar nisbətən aşağı qorunma səviyyələrinə malik idi.  Böyük elektrik stansiyalarında, neft-kimya obyektlərində və s.-də yüksək avtomatlaşdırma səviyyəsini və kompüterlərlə interfeys qabiliyyətini tələb edən paylama sistemləri.

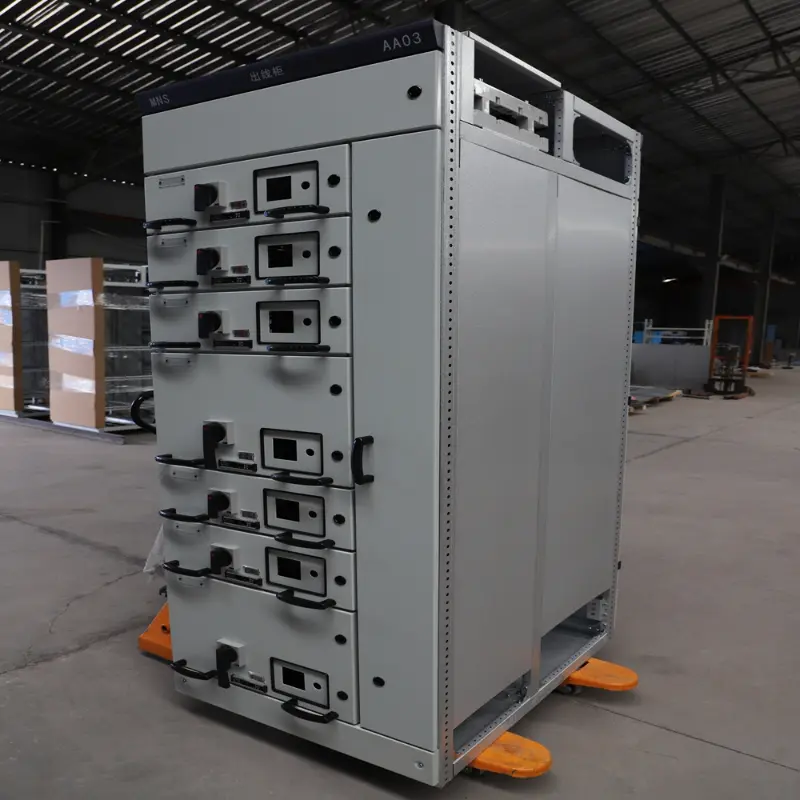

MTN       Çəkiliş

Kompakt dizayn, modul quruluş, əla işlənmə, yüksək qorunma səviyyəsi, üstün performans, lakin nisbətən yüksək qiymət (GCS-dən təxminən iki dəfə).  Böyük məlumat mərkəzləri, yüksək səviyyəli otellər və dəqiq istehsal emalatxanaları kimi enerji təchizatı etibarlılığı, təhlükəsizlik və məkandan istifadə üçün son dərəcə yüksək tələbləri olan vəziyyətlər.

> Qısaca desək, GGD-dən MTN-ə qədər bu həm performans, həm də xərc baxımından irəliləyiş kimi görünə bilər. Ənənəvi layihələr üçün GCK tez-tez qənaət və etibarlılığı tarazlayan ehtiyatlı seçimdir.
