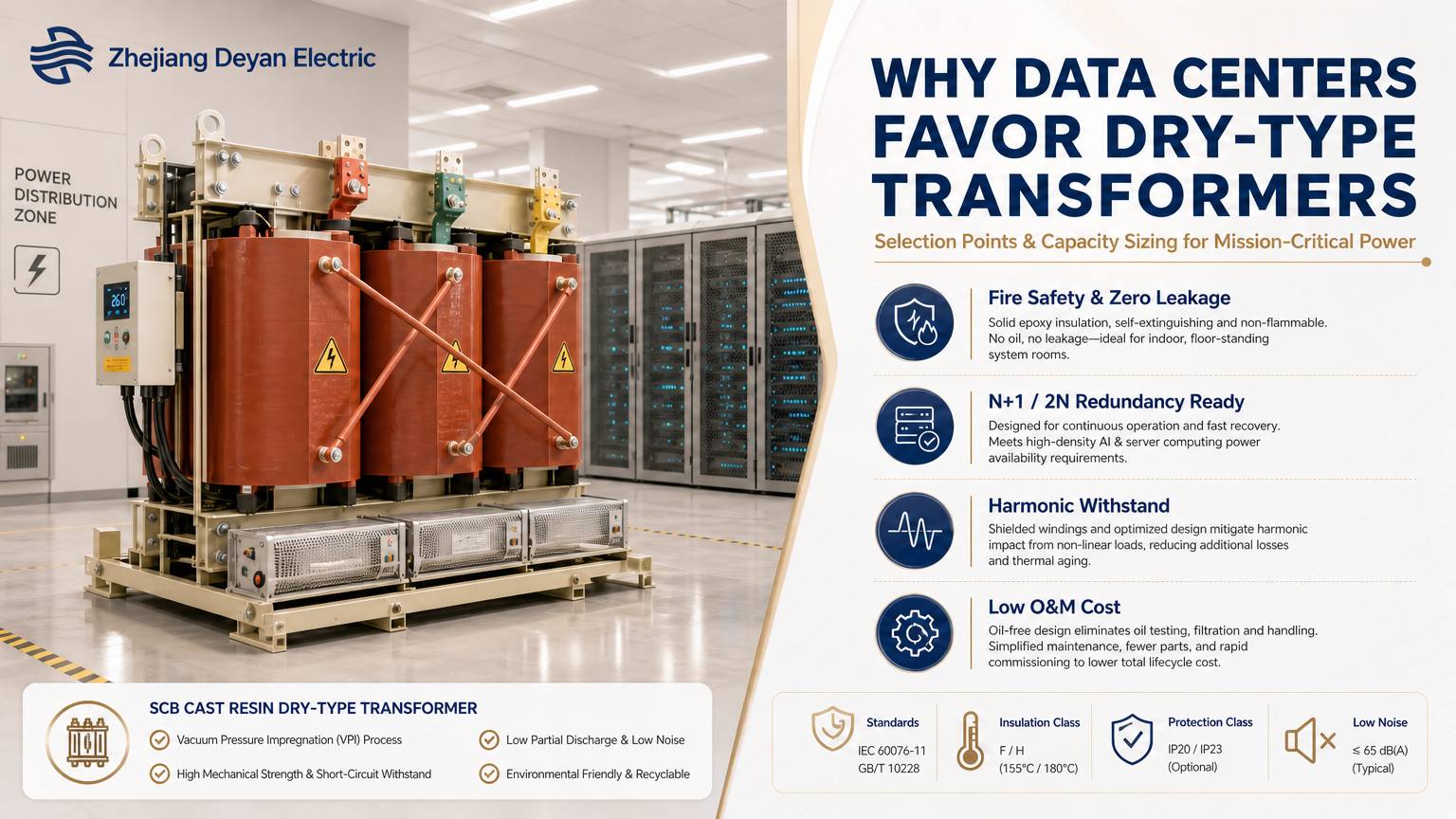

Nə üçün Data Mərkəzləri quru tipli transformatorlara üstünlük verir?

Seçim Nöqtələri və Tutumun Qiymətləndirilməsi

Məlumat mərkəzləri quru tipli transformatorları quru tipli transformatorların daha ucuz olduğu üçün deyil, yağa batırılmış transformatorları sadəcə olaraq əksər məlumat mərkəzlərində quraşdırmaq mümkün olmadığı üçün seçirlər - və onlar heç vaxt yanğın yoxlamasından keçməyəcəklər. Quru tipli transformatorlarda alışan izolyasiya mayesi yoxdur və sızma riski yoxdur, buna görə də onları birbaşa döşəmə paylama otağına və ya hətta avadanlıq otağının yanında yerləşdirmək olar. Əsl çətinlik “quru tip və ya yağ növü” deyil, tutumu necə hesablamaq, nə qədər temperatur artımına icazə vermək, harmoniklərlə necə məşğul olmaq və transformator və keçid qurğusunun birlikdə necə işləməsidir.

Üç Çətin Məhdudiyyətlər, Hamısı Mühəndislik Şərtləridir, Üstünlüklərdən Çox

1. Yanğının qarşısının alınması və yanğına nəzarət

Yağa batırılmış növün içərisində yanan izolyasiya mayesi var; nasazlıq yağın atılmasına və yanğına səbəb ola bilər və bu, adətən xüsusi transformator otağı, yanğın divarları, neft anbarı və ya neft drenaj qurğularını tələb edir və yanğın ayırma məsafələrini təmin etməlidir. Quru tipli transformatorlar bərk izolyasiyadan istifadə edir - epoksi qatran tökmə və ya vakuum təzyiqli emprenye (VPI) - heç bir alışan maye ehtiva etmir, əhəmiyyətli dərəcədə daha az yanğın yükü var və yük mərkəzinə yaxın quraşdırıla bilər.

2. Quraşdırma yeri və nəqliyyat

Məlumat mərkəzinin əsas yükləri yuxarı mərtəbədə, avadanlıq otağının içərisindədir. Yağa batırılmış qurğular yağın çəkisi, neft saxlama qurğuları və qaldırma şəraiti ilə məhdudlaşır, bu da onları mərtəbə daxilində yerləşdirməyi çox çətinləşdirir; quru tipli qurğular daha yüngüldür və bölmələr şəklində binaya köçürülə bilər, beləliklə, onlar birbaşa paylama otağına yerləşdirilə bilər.

3. İstismar və Təchizat Xərcləri

Neftə batırılmış qurğular müntəzəm həll olunmuş qazın analizini və yağ səviyyəsinin və sızmasının yoxlanılmasını tələb edir; quru tipli qurğular yağla əlaqəli texniki xidmətdən azaddır və yalnız temperaturun tənzimlənməsinə, ventilyatorlara və təmizliyə diqqət yetirməlidir.

Məlumat Mərkəzlərində Quru Tipli Transformatorların Üç Əsas Tətbiq Nöqtəsi

Quru tipli transformatorlar məlumat mərkəzlərində əsasən üç ssenaridə tətbiq olunur:

• Orta gərginlikli gələn tərəfin əsas pilləsi:Adətən 2N və ya N+1 kimi konfiqurasiya edilən ən böyük tutuma malik bütün sayt yükünü daşımaq.
• UPS ön və döşəmə paylanması:Vahid başına kiçik tutum, lakin sabit işləmə və kompakt quraşdırma tələb edən böyük miqdarda.
• Prefabrik skidlər və modul məlumat mərkəzləri:Xarici ölçülər birbaşa korpusun ölçüsünü müəyyənləşdirir, buna görə transformator seçimi ümumi quruluşla sinxronlaşdırılmalıdır.

Quru tipli və yağa batırılmış transformatorlar arasında rolların bölünməsi

Məlumat Mərkəzi Quru Tipli Transformatorlar üçün Əsas Seçim Nöqtələri

Məlumat mərkəzi üçün transformator seçimi təkcə tutuma əsaslana bilməz; yük səviyyəsinə, ehtiyat arxitekturasına, əməliyyat mühitinə və sertifikatlaşdırma standartlarına görə hərtərəfli qiymətləndirilməlidir.

Yük artıqlığı və N+1 / 2N Arxitektura

Məlumat mərkəzləri üçün əsas enerji təchizatı arxitekturası N+1 və ya 2N ehtiyatdır. Transformator tam server yükü ilə birbaşa ölçülə bilməz; artıqlıq həmişə qorunmalıdır. Məsələn: ümumi İT yükü 2000 kVA tələb edərsə və N+1 arxitekturası qəbul edilərsə, üç 1000 kVA transformator konfiqurasiya ediləcək ki, hər hansı biri uğursuz olarsa, qalan ikisi bütün yükü daşıya və hesablama işlərini fasiləsiz davam etdirə bilsin.

İzolyasiya növü: Epoksi tökmə quru tipli transformatorlar ilk seçimdir

Demək olar ki, bütün məlumat mərkəzləri epoksi tökmə quru tipli transformatorlardan istifadə edir. Sargılar epoksi qatranında möhürlənmişdir, bu da onları nəmə davamlı, çirklənməyə davamlı və qısaqapanma təsirinə davamlı edir. Açıq tipli quru transformatorlarla müqayisədə, onlar ətraf mühitə müdaxiləyə daha davamlıdırlar və prefabrik sürüşmə ssenarilərinə yaxşı uyğun gəlirlər.

Temperatur-Yüksəlmə və Empedans Gərginlik Parametrləri

• Temperatur yüksəlmə sinfi:F sinfi (155 ℃) və H sinfi (180 ℃) adətən istifadə olunur; məlumat mərkəzləri daha güclü yüklənmə qabiliyyətinə görə H sinfinə üstünlük verirlər.
• Empedans gərginliyi:Normalda 4%-6%; impedans dəyəri qısaqapanma cərəyanına təsir edir və qısaqapanmanın təsirinin həssas İT yüklərinə zərər verməməsi üçün yuxarı keçid qurğusunun mühafizəsi cihazları ilə uyğunlaşdırılmalıdır.

Soyutma üsulu: AF/AN

AN təbii hava soyutma normal yüklərə uyğundur; AF məcburi havanın soyudulması hesablama genişlənməsinin səbəb olduğu qısa müddətli həddindən artıq yüklənmənin öhdəsindən gəlmək üçün tutumu qısa müddətə (adətən 30%-50%) artıra bilər – məlumat mərkəzləri bu qabiliyyəti yüksək qiymətləndirir.

Sertifikatlaşdırma və Uyğunluq

Xarici layihələr üçün IEC standartları təsdiq edilməli və CE sertifikatı təmin edilməlidir; bəzi bölgələr əlavə sınaq hesabatları tələb edir. Girişdən qorunma dərəcəsinə də diqqət yetirilməlidir IP20/IP30 — IP30 ağır tozlu korpuslar üçün tövsiyə olunur.

Harmonik müqavimət qabiliyyəti

Serverlər və UPS sistemləri qeyri-xətti yüklərdir və əhəmiyyətli harmoniklər yaradır. Seçim zamanı transformatorun harmonik müqavimət qabiliyyətinə diqqət yetirilməlidir; harmonik istiləşməni azaltmaq və anormal temperatur artımının və transformatorun yaşlanmasının qarşısını almaq üçün derated dizaynlar və ya qoruyucu sarımları olan məhsullar seçilə bilər.

Məlumat Mərkəzi Quru Tipli Transformatorlar üçün Tutumların Qiymətləndirilməsi Metodu

Potensialın qiymətləndirilməsi ilkin layihə kotirovkaları və sxem dizaynı üçün əsasdır; xarici ticarətdə EPC müştəriləri ilə işləyərkən bu məntiq tez hesablamalar üçün istifadə edilə bilər.

Əsas düstur:
Transformatorun nominal gücü (kVA) = Ümumi hesablanmış aktiv güc (kVt) ÷ Güc əmsalı ÷ Təsadüf əmsalı

Qiymətləndirmə addımları

1. Ümumi aktiv gücü əldə etmək üçün İT avadanlıqlarının ümumi enerji istehlakını + köməkçi otaq yüklərini (kondisioner, işıqlandırma, yanğından mühafizə və s.) əlavə edin.
2. Məlumat mərkəzləri üçün yük gücü əmsalı ümumiyyətlə 0,9 kimi qəbul edilir.
3. Təsadüf faktoru: serverlərin hamısı eyni vaxtda tam yüklə işləmir, ümumiyyətlə 0,8-0,9 kimi qəbul edilir.
4. Ehtiyat ehtiyatı: N+1/2N arxitekturasına uyğun olaraq əlavə ehtiyat tutumu rezerv edin.
5. Mülahizələrin azaldılması: yüksək temperatur və yüksək hündürlük ssenarilərində quru tipli transformatorlar azaldılmalıdır, ona görə də tutum qiymətləndirməsində marjı buraxın.

Qeyd:Tutumun qiymətləndirilməsi yalnız sxem üçün ilkin istinaddır; yekun model qısaqapanma cərəyanı, harmoniklər və yerli elektrik kodları nəzərə alınmaqla layihə institutu tərəfindən təsdiq edilməlidir.

Nəticə

Məlumat mərkəzləri quru tipli transformatorlara üstünlük verir, çünki seçim əsasən təhlükəsizlik, sadələşdirilmiş istismar və təmir və prefabrik sürüşmə inteqrasiyası üçün uyğunluqdan ibarətdir. Süni intellekt hesablama layihələrində baş verən partlayış fonunda xaricdə EPC satınalmaları artıq yalnız qiymətə diqqət yetirmir – ehtiyat dizaynı, harmonik dayanıqlılıq qabiliyyəti, ətraf mühitə uyğunlaşma qabiliyyəti və IEC/CE sertifikatı daha çox əhəmiyyət kəsb edir. Tutumun qiymətləndirilməsi İT yükünü, təsadüf faktorunu və ehtiyat arxitekturasını birləşdirməlidir; Yaxın Şərq və Cənub-Şərqi Asiyada məlumat mərkəzi layihələri üçün yüksək temperatur, yüksək tozlu mühitlərin səbəb olduğu azalma da nəzərə alınmalıdır.
