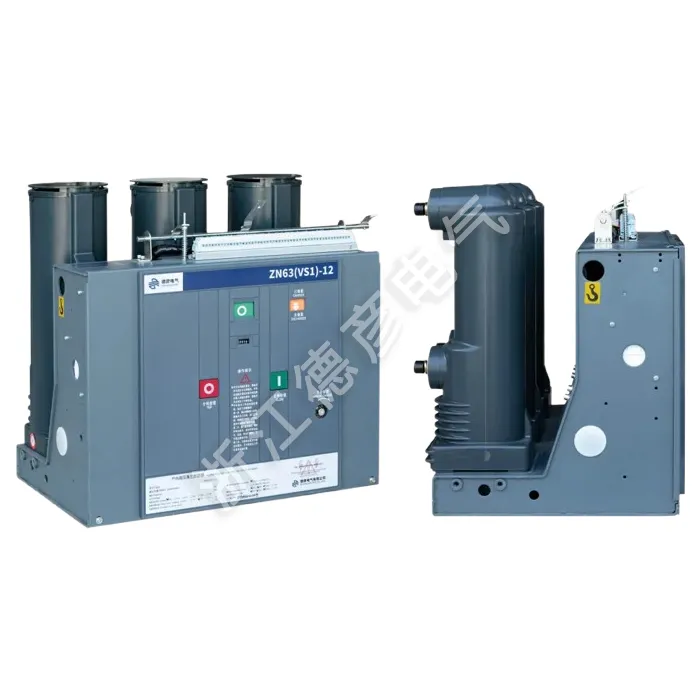

Əl arabası ilə qapalı vakuum açarı

Seriya nömrəsi

ad

Vahid

Data

1

Nominal gərginlik

kV

12

2

Maksimum işləmə gərginliyi

KV

12

3

Nominal cərəyan

A

630

1250

630 1250

1600 2000

2500 3150

1250 1600

2000 2500

3150 4000

4

Nominal Qısa Qapanma Cərəyanı (Nominal İstilik Sabitlik Cərəyanı - RMS)

KA

20/25

31.5

40

5

Nominal qısaqapanma cərəyanı (pik)

KA

50/63

80

100

6

Nominal Pik Dayanma Cərəyanı (Nominal Dinamik Sabitlik Cərəyanı - Pik)

KA

50/63

80

100

7

4S Qiymətləndirilmiş Qısa Qapanmaya Dayanma Cərəyanı

KA

20/25

31.5

20/25

8

Nominal İzolyasiya Səviyyəsi

İş Gərginliyi Dözümlülük (Nominal Qırılmadan əvvəl və Sonra)/1 dəq Güc Tezliyi Gərginliyinə Dözümlülük

KV

42-ci zəmin (48-ci fasilə)

Dayanma Gərginliyi (Nominal Qırılmadan əvvəl və Sonra) / Pik Nominal İldırım İmpulsuna Dayanma Gərginliyi

75-ci zəmin (85-ci fasilə)

9

Nominal İstilik Sabitlik Vaxtı

S

4

10

Qiymətləndirilmiş əməliyyat ardıcıllığı

Ayrı -0,3S - Birləşdirilmiş -180S - Birləşdirilmiş

11

Mexanik həyat

İkinci

20000

12

Nominal Qısa Qapanma Cərəyanı Fasilələrin Sayı

İkinci

50

13

İşləmə mexanizminin nominal bağlanma gərginliyi (DC)

v

AC, DC 110,220

14

İşləmə mexanizminin nominal açılış gərginliyi (DC)

v

AC, DC 110,220

15

Əlaqə boşluğu

mm

11±1

16

Həddindən artıq vuruş (kontakt yayın sıxılma uzunluğu)

mm

3,5±0,5

17

Üç fazalı bağlanma və açılış sıçrayış vaxtı

ms

≤2

18

Bağlanma zamanı əlaqə sıçrayış vaxtı

ms

≤2

19

Orta sürüşmə sürəti

m/s

0,9~1,2

Orta bağlama sürəti

m/s

0,5-~0,8

20

Açılış vaxtı

Maksimum işləmə gərginliyində

S

≤0,05

21

Minimum işləmə gərginliyində

≤0,08

22

Bağlanma vaxtı

S

0.1

23

Hər bir fazanın əsas dövrəsinin müqaviməti

μΩ

630 ≤50

1250 ≤ 45

24

Hərəkətli və stasionar kontaktlar üçün icazə verilən məcmu aşınma qalınlığı

mm

3
