Dağıtım EPC Layihələri üçün Hansı Gərginlik Səviyyəli Halqa Əsas Bölmə Seçilməlidir?

Müxtəlif paylayıcı EPC baş podrat layihələrində Ring Main Unit (RMU) paket yarımstansiyalarının və qutu tipli yarımstansiyaların əsas yüksək gərginlikli komponenti kimi çıxış edir. Onun gərginlik səviyyəsinin seçilməsi bilavasitə bütün enerji paylama həllinin dayanıqlığını, uyğunluğunu və layihə dəyərini müəyyən edir və bu, ilkin layihələndirmə mərhələsində EPC satınalma mühəndisləri üçün də əsas texniki problemdir. Bir çox EPC baş podratçısı erkən sorğu mərhələsində bir sual qaldırır: Paylayıcı EPC layihələri üçün hansı gərginlik səviyyəli halqa əsas bloku seçilməlidir?

Yueqing, Zhejiang şəhərində yerləşir,Zhejiang Deyan Electric Co., Ltd.orta gərginlikli elektrik paylayıcı avadanlıqların R&D və istehsalında ixtisaslaşmışdır. Biz IEC standartlarına uyğun SF6 qaz izolyasiyalı və ekoloji cəhətdən təmiz bərk izolyasiyalı halqalı əsas blokları, Avropa tipli paket qutulu yarımstansiyaları, yığma kabin tipli yarımstansiyaları və enerji paylayıcı avadanlıqların tam çeşidini təmin edirik. Biz uzun müddətdir ki, qlobal EPC baş podratçısı müştərilərinə xidmət göstəririk və müxtəlif paylama layihələri üçün fərdiləşdirilmiş RMU seçim həllərini təqdim edirik.

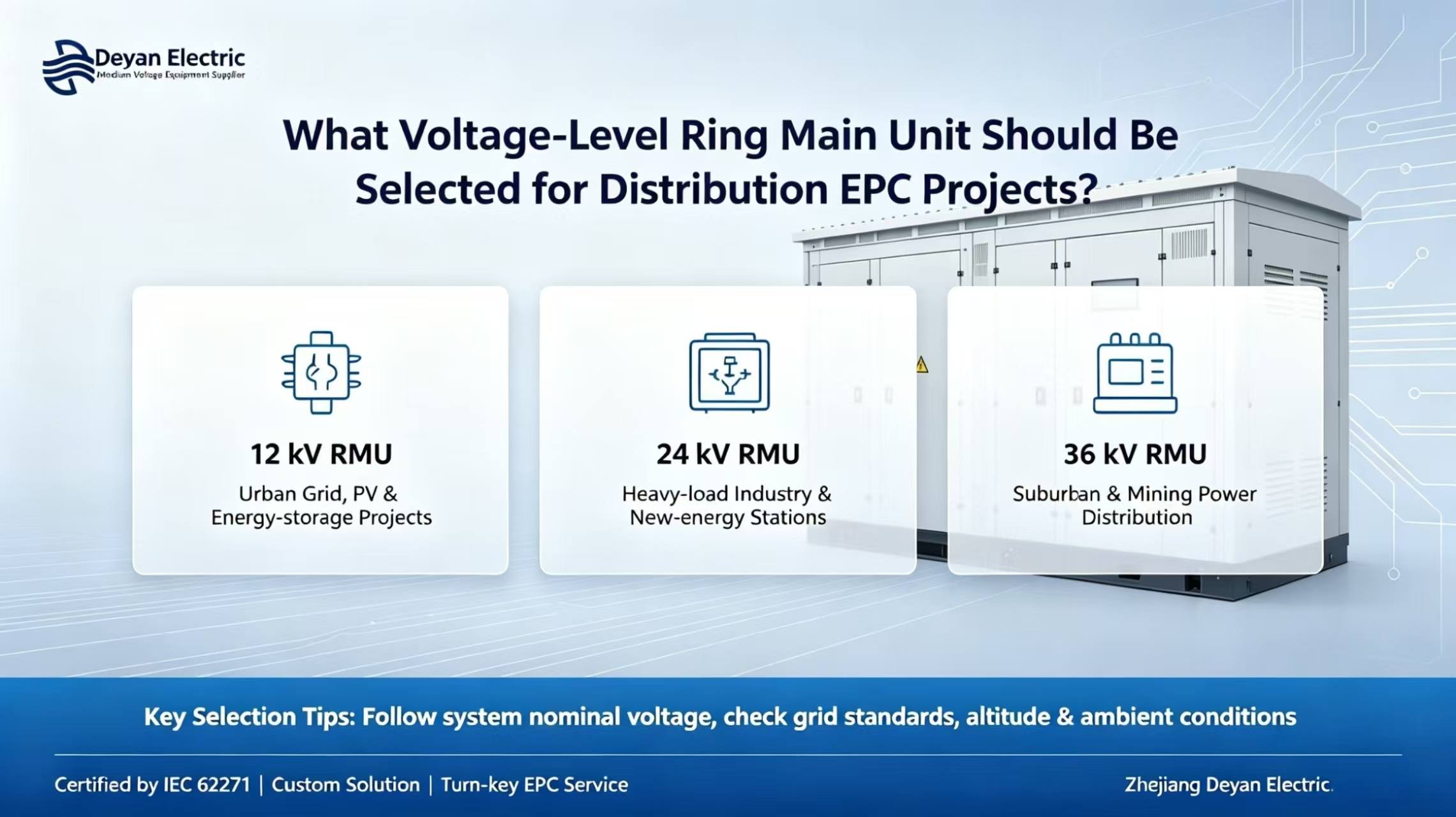

Paylayıcı EPC Layihələrində Əsas Halqa-Əsas Vahid Gərginlik Səviyyəsi Seçimi üçün İstinad

12 kV (10 kV sistem)

12 kV-luq halqa əsas bloku qlobal paylayıcı EPC layihələrində geniş şəkildə qəbul edilən əsas modeldir. O, şəhər paylayıcı şəbəkənin yenilənməsi, sənaye parkının enerji paylanması, PV və enerji saxlama şəbəkəsinə qoşulma və kiçik və orta ölçülü paket yarımstansiyalarında geniş şəkildə tətbiq olunur. Yüksək modulluq və idarə olunan xərclərə malik olan bu RMU 20 kA / 25 kA qısaqapanmaya davamlı cərəyan seçimləri ilə əksər ənənəvi halqalı enerji təchizatı arxitekturalarına uyğun gəlir. O, həmçinin EPC layihələri üçün ən çox tələb olunan spesifikasiyadır.

24 kV

24 kV-luq halqa əsas blokları əsasən daha böyük yüklərə və daha uzun enerji ötürmə məsafələrinə malik sənaye zonaları, eləcə də yeni enerji toplama stansiyaları üçün istifadə olunur. 12 kV həlli ilə müqayisədə o, xət itkilərini azaldır və kabel kəsiklərinə investisiyanı azaldır, bu da onu böyük tutumlu EPC baş podrat layihələrinə uyğun edir. Bu, daha yüksək avadanlıq izolyasiya sinifləri və gücləndirilmiş şkafın struktur dizaynını tələb edir və onun ümumi dəyəri 12 kV-lik halqa əsas blokundan daha yüksəkdir.

36 kV (33 kV sistem)

36 kV-luq halqa əsas aqreqatları şəhərətrafı paylayıcı şəbəkələr, iri miqyaslı mədən sahələri və uzun məsafəli enerji təchizatı EPC işləri üçün yerləşdirilir. Orta-yüksək gərginlikli paylama kateqoriyasına daxil olmaqla, onlar ümumiyyətlə böyük tutumlu paket yarımstansiyaları ilə birlikdə istifadə olunur və izolyasiya, daxili qövs qorunması və zavod qəbul testi (FAT) üçün daha yüksək tələblər qoyur.

Əsas seçim prinsipi:Halqanın əsas qurğusunun nominal gərginliyi transformatorun gücünə görə deyil, layihənin nominal sistem gərginliyinə uyğun olaraq müəyyən edilməlidir. EPC müştəriləri halqanın əsas blokunun nominal gərginliyini yekunlaşdırmazdan əvvəl ilk növbədə yerli şəbəkə standartlarını, sistemin qısaqapanma parametrlərini, layihə hündürlüyünü, ətraf mühitin temperaturu və rütubət şərtlərini təsdiq etməlidirlər.

EPC-layihə Avadanlığının Seçilməsi üçün Əlavə Mülahizələr

Gərginlik səviyyəsindən başqa, EPC baş podratçılar üzük əsas aqreqatlarını alarkən məhsul standartlarına, ətraf mühitə uyğunlaşma qabiliyyətinə və tam komplekt çatdırılma qabiliyyətinə də diqqət yetirməlidirlər:

Sertifikatlaşdırma tələbləri:Məhsullar IEC 62271 seriyalı beynəlxalq standartlara uyğun olmalıdır. Layihənin cizgilərinin nəzərdən keçirilməsini və Zavodun Qəbul Testini dəstəkləmək üçün tam növ sınaq hesabatları və CE sertifikatları mövcud olmalıdır.

Ətraf mühitə uyğunlaşma:Yüksək temperatur, yüksək rütubət və yüksək hündürlük kimi mürəkkəb iş şəraitinə uyğunlaşmaq üçün açıq havada IP54 mühafizə dərəcəsi, kondensasiyaya qarşı temperatur nəzarət sistemləri və sahilyanı ərazilər üçün korroziyaya qarşı örtüklər üçün fərdiləşdirmə mövcuddur.

Tam komplekt dəstəkləyici həllər:Deyan Electric müstəqil əsas aqreqatları, eləcə də RMU-ları, transformatorları və aşağı gərginlikli şkafları birləşdirən inteqrasiya olunmuş paket yarımstansiyalarının açar təhvili həllərini təmin edə bilər. Bir pəncərəli çatdırılma EPC müştəriləri üçün çoxtərəfli satınalma və istismara verilməsi üçün koordinasiya nəticəsində yaranan rabitə xərclərini azaldır.

Ağıllı Təkmilləşdirmə:Ağıllı paylayıcı şəbəkələrin EPC layihələri və yeni enerji şəbəkəsi bağlantısı üçün uyğun olan nasazlıq yeri və uzaqdan monitorinq funksiyalarını həyata keçirmək üçün FTU ağıllı terminalları isteğe bağlıdır.

Nəticə

Gərginlik səviyyəsinin seçimi ring-ana-vahid spesifikasiyasının müəyyən edilməsi üçün əsas addımdır. Yanlış seçim şəbəkə qəbulunun uğursuzluğu, avadanlığın həddən artıq yüklənməsi və layihənin gecikməsi kimi ciddi risklərə səbəb ola bilər. Peşəkar elektrik-mühəndis texniki komandası ilə öyünən Zhejiang Deyan Electric Co., Ltd. EPC layihə təsvirləri və yerli şəbəkə spesifikasiyası əsasında halqa-ana blok gərginlik seçimi xidmətləri və ilkin sxem dizaynını təqdim edə bilər. Qlobal paylama EPC layihələri üçün sabit və etibarlı orta gərginlikli enerji paylama həllərini təqdim etmək üçün ODM fərdiləşdirməsi dəstəklənir.
