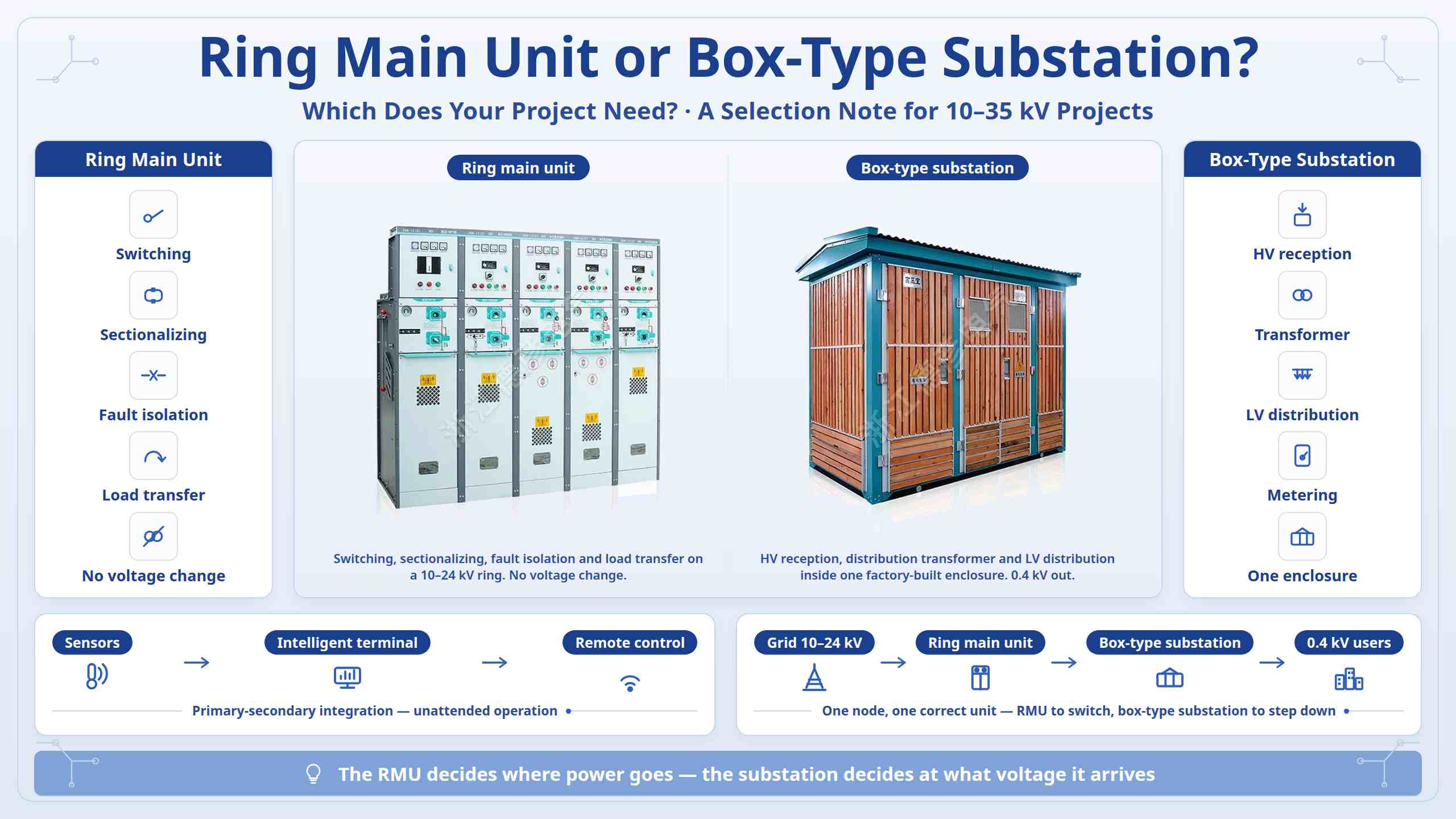

Halqalı əsas blok və ya qutu tipli yarımstansiya: Layihəniz hansıya ehtiyac duyur?

10-35 kV-luq paylayıcı layihələrində halqalı əsas blok (RMU) və qutu tipli yarımstansiya tez-tez eyni dizayn icmalında qeyd olunur. Hər ikisi yığcam olduğundan və hər ikisi fabrikdə qurulduğundan, bəzən onlara rəqib variantlar kimi baxılır. Onlar deyil. Qərar planlaşdırdığınız qovşaqla bağlı bir suala gəlir: bu nöqtədə gərginliyi azaltmaq və aşağı gərginlikli gücü paylamaq lazımdır, yoxsa yalnız xətləri dəyişdirmək, bölmək və birləşdirmək lazımdır?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC)Hər iki məhsul xəttini istehsal edən , aşağıda praktiki sərhədi müəyyən edir.

I. İki Fərqli İş

Halqa əsas bloku 10-24 kV-lik orta gərginlikli halqa şəbəkələrində istifadə olunan metal qapalı keçid qurğusudur. Onun daxili komponentləri yük kəsici açarları, topraklama açarları və qoruyuculardır. O, kommutasiya, xətti bölmə, nasazlıq izolyasiyası və yük ötürülməsini həyata keçirir, beləliklə, bir kabel bölməsindəki nasazlıq halqanın qalan hissəsinin təchizatını kəsmədən kəsilə bilər. Gərginliyi dəyişmir.

Qutu tipli yarımstansiya yüksək gərginlikli enerji qəbulunu, paylayıcı transformatoru və aşağı gərginlikli enerji paylamasını - ölçü və qapaq ilə birlikdə - tam qapalı, daşınan polad konstruksiyaya birləşdirir. O, fabrikdə hazırlanıb, bütövlükdə təhvil verilir və onun çıxışı son istifadəçilər üçün aşağı gərginlikli enerjidir.

Bir xəttdə: RMU gücün hara getdiyinə qərar verir; qutu tipli yarımstansiya onun hansı gərginlikdə gəldiyini və onun necə paylanacağına qərar verir.

II. Modelin Ssenariinizə uyğunlaşdırılması

İkili enerji halqası təchizatı ilə şəhər kabelinin təmiri və RMU üçün yerli azalma tələbləri yoxdur. 0,4 kV-luq enerjiyə ehtiyacı olan yükləmə nöqtələri - yaşayış məntəqələri, emalatxanalar, ticarət zonaları, enerji doldurma məntəqələri - qutu tipli yarımstansiyaya müraciət edin. Xarici, dar, rütubətli və ya tozlu sahələr, möhürlənmiş çəni kondensasiya, toz və duz dumanına daha az yoxlama ilə müqavimət göstərən qaz izolyasiyalı RMU-ya üstünlük verir. Fotovoltaik, saxlama və doldurma qalaqları layihələri hər ikisindən istifadə edir: gücləndirici qutu yarımstansiyaları və şəbəkəyə qoşulmuş şkaflar konversiya və şəbəkəyə qoşulma ilə məşğul olur, qazla izolyasiya edilmiş RMU-lar isə idarə olunan ərazi daxilində toplama və keçidi idarə edir.

III. Əksər Layihələrdə Birlikdə İşləyirlər

Bir çox qutu tipli yarımstansiyaların içərisində yüksək gərginlikli daxil olan və çıxan aqreqatların özləri yük kəsici açarları olan zəngli əsas qurğulardır. RMU keçid komponentidir; yarımstansiya ətrafına transformasiya və aşağı gərginlikli paylama əlavə edən qapalıdır. Buna görə də sərhəd rəqabətli deyil, praktikdir - əgər qovşaq yalnız keçid edir və bölmələrə bölünürsə, RMU-nu göstərin; əgər o da aşağı düşməli və paylamalıdırsa, qutu tipli yarımstansiyanı göstərin; və əgər həmin stansiya da halqa şəbəkəsinin bir hissəsini təşkil edirsə, ikisi birlikdə müəyyən edilir. Hər ikisi üçün cari əsas istiqamət ilkin-ikinci dərəcəli inteqrasiyadır: xarici ağıllı paylama terminalı ilə uyğunlaşdırılmış kabinet daxilində sensorlar və monitorinq bölmələri, real vaxt rejimində məlumatların yüklənməsinə, nasazlığın avtomatik yerini və izolyasiyasına, uzaqdan keçidə nəzarət və nəzarətsiz işləməyə imkan verir.

IV. Modeli təsdiq etməzdən əvvəl nəyi yoxlamaq lazımdır

Əvvəlcə şəbəkənin radial və ya ikili güc halqası olub-olmadığını müəyyənləşdirin – bu tək RMU-ya ehtiyac olub olmadığını müəyyən edir. Sonra koordinasiya edilmiş qorunma parametrləri ilə nominal gərginliyi (10/24/35kV), nominal cərəyanı və qısaqapanma cərəyanını yoxlayın; yer, rütubət, toz, duz dumanı və mühafizə dərəcəsi də daxil olmaqla sahə şəraiti, tələb olunduqda hər GB 50058 üçün partlayışa davamlı avadanlıqla; və transformatorun gücü, çıxış sxemləri və mümkün yerdəyişmə kimi yük tələbləri. İlk dəyəri həyat dövrü dəyəri ilə müqayisə edin: hava izolyasiyalı avadanlıq xüsusi texniki işçi heyəti olan quru qapalı ərazilərə uyğundur, qazla izolyasiya edilmiş avadanlıq isə daha ilkin xərclərə malikdir, lakin açıq və ya yoxlanılması çətin yerlərdə texniki xidməti azaldır.
