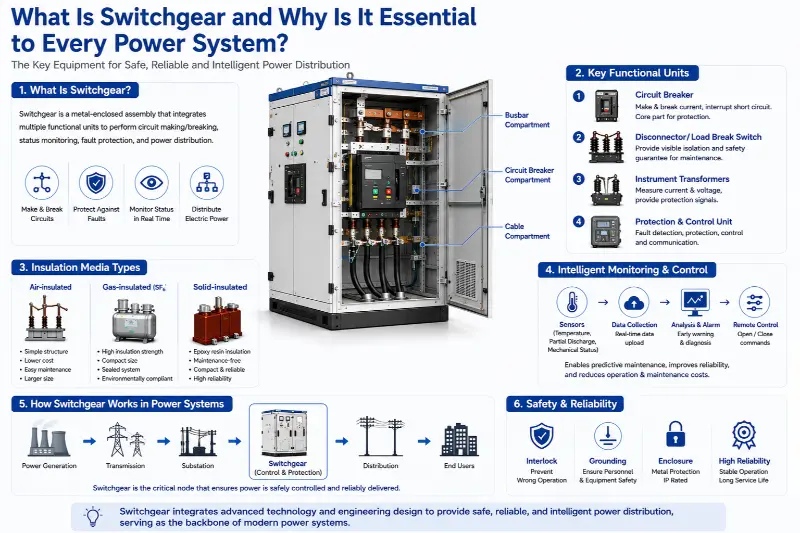

Niyə Kommutasiya qurğuları Müasir Enerji Sistemlərində əsas qovşaqdır?

Elektrik enerjisi sistemindəelektrik enerjisinin ötürülməsielektrik stansiyalarından son istifadəçilərə qədər bir sıra mürəkkəb nəzarət, paylama və mühafizə mərhələlərini əhatə edir. Bu proses sadəcə telləri birləşdirməkdən daha çox şey tələb edir; o, mürəkkəb, əlaqələndirilmiş avadanlıq sırasına əsaslanır. Elektrik şəbəkəsində kritik bir qovşaq kimi xidmət edən keçid qurğusu sadə “keçid” anlayışından kənara çıxan funksiyaları yerinə yetirir. Əslində, bu, çoxlu funksional bölmələri birləşdirən metal qapalı məclisdir, dövrələrin qurulması və qırılması, vəziyyətin monitorinqi, nasazlığın qorunması və enerji paylanması kimi əsas əməliyyatlarla tapşırılır. Kommutasiya qurğularını başa düşmək müasir enerji sistemlərinin təhlükəsiz, etibarlı və çevik enerji təchizatına necə nail olduğunu başa düşmək üçün açardır.

Kommutasiya qurğularının əsas dəyəri onun “izolyasiya” və “nəzarət”in fiziki həyata keçirilməsindədir. Enerji sistemləri müntəzəm elektrik ötürülməsi və kəsilmələr, avadanlığa texniki qulluq zamanı təhlükəsiz izolyasiya və nasazlıqlar zamanı sürətli əlaqənin kəsilməsi də daxil olmaqla müxtəlif iş şəraitini idarə etməlidir. Daxili funksional bölmələrinin mexaniki birləşməsi və elektrik bloklanması vasitəsilə keçid qurğuları bu əməliyyatları standartlaşdırır və təmin edir. Onun metal korpusu canlı komponentləri xarici mühitdən və personaldan fiziki olaraq ayıran möhkəm qoruyucu maneə təmin edir. Daxili olaraq, arakəsmələr bölməni daha da müstəqil bölmələrə bölür - məsələn, şin kamerası, elektrik açarı kamerası və kabel kamerası. Bu dizayn bir bölmədə nasazlıq baş verərsə, onun təsirinin lokal olaraq qalmasını təmin edir və hadisənin böyüməsinin qarşısını alır. Bu modul, bölmələrə ayrılmış dizayn fəlsəfəsi keçid qurğularının ümumi sistemin sabitliyini necə təmin etməsinin əsasını təşkil edir.

Funksional kompozisiya baxımından tipik keçid qurğusu tək bir avadanlıq deyil, miniatür sistemdir. Konsertdə işləyən bir neçə əsas funksional bölmədən ibarətdir:

1. Əsas dövrə yaratma və kəsmə bölməsi: Buradakı əsas komponent elektrik açarıdır. Normal yük şəraitində dövrələri qurmağa və qırmağa qadirdir; daha da əhəmiyyətlisi, qısaqapanma və ya ciddi həddindən artıq yüklənmə halında, onun daxili açma mexanizmi, nasazlıq cərəyanını kəsərək, millisaniyələr ərzində avtomatik sönməyə imkan verir. Onun qırılma qabiliyyəti birbaşa keçid qurğusunun idarə edə biləcəyi qısaqapanma nasazlıqlarının böyüklüyünü müəyyən edir.

2. Təhlükəsizlik izolyasiyası və görünən qırılma qurğusu: Bu funksiya ilk növbədə ayırıcılar (izolyatorlar) və ya yük kəsiciləri tərəfindən yerinə yetirilir. Ayırıcılar, avadanlığa texniki qulluq üçün görünən təhlükəsizlik təminatını təmin edən aydın, etibarlı hava izolyasiyalı boşluq yaratmaq üçün açar açıldıqdan sonra istifadə olunur. Yük kəsici açarları aşağıdakı kimi təsnif etmək olar: 1. Hava izolyasiyalı: Bunlar atmosfer təzyiqində havadan əsas izolyasiyaedici vasitə kimi istifadə edirlər. Üstünlüklərə sadə quruluş, aşağı xərclər və texniki xidmətin asanlığı daxildir. Dezavantajlara böyük avadanlıq ölçüsü daxildir; havanın nisbətən aşağı dielektrik gücü olduğu üçün təhlükəsizliyi təmin etmək üçün böyük elektrik boşluqları tələb olunur. Daxili komponentlər rütubət və toz kimi ətraf mühit amillərinə də həssasdır.

3. Qazla izolyasiya edilmiş: Kükürd heksaflorid (SF6) qazı adətən izolyasiya edən və qövs söndürən mühit kimi istifadə olunur. SF6 qazı əla izolyasiya və qövs söndürmə imkanları təklif edir ki, bu da bu texnologiyadan istifadə edən kommutatorların kiçik bir yerlə yüksək yığcam olmasına, eyni zamanda xarici ətraf mühitin müdaxiləsinə qarşı immunitetini qorumağa imkan verir. Bununla belə, texnologiya böyük ölçüdə qaz sızdırmazlığı texnikasına əsaslanır; bundan əlavə, SF6 güclü istixana qazıdır və onun bərpası və utilizasiyası ciddi ekoloji qaydalara tabedir.

4. Bərk izolyasiyalı: Epoksi qatranı kimi bərk materiallar əsas dövrə komponentlərini (məsələn, elektrik açarları, ayırıcılar) tək, inteqrasiya olunmuş modula tökmək və ya əhatə etmək üçün istifadə olunur. Bu texnologiya xarici mühitin təsirini tamamilə aradan qaldırır və avadanlığın ölçüləri havadan izolyasiya edilmiş və qaz izolyasiyalı növlərin ölçülərinə uyğun olaraq texniki xidmət tələb olunmadan işləməyə imkan verir. Çətinlik materialın emalı və istilik yayılması dizaynı üçün son dərəcə yüksək tələblərdədir.

Müasir keçid qurğularının dizaynı vəziyyətin müşahidə oluna bilməsini və ağıllı əməliyyat və texniki xidməti getdikcə daha çox vurğulayır. Ənənəvi dövri texniki xidmət modelləri vəziyyətə əsaslanan proqnozlaşdırıcı texniki xidmətə doğru dəyişir. Bu, kabinet daxilində quraşdırılmış müxtəlif sensorlara əsaslanır: temperatur sensorları kontaktlarda və şin birləşmə nöqtələrində istilik istehsalına nəzarət edir; qismən boşalma sensorları erkən mərhələdə daxili izolyasiya qüsurlarını aşkar edir; və mexaniki xarakteristikalar sensorlar açarların açılış və bağlanma sürətlərini və vaxtlarını qeyd edir. Yığılan məlumatlar arxa sistemə yüklənir, burada böyük verilənlərin təhlili potensial nasazlıqlar barədə erkən xəbərdarlıq edir, məqsədyönlü texniki xidmətə imkan verir; bu, enerji təchizatının etibarlılığını əhəmiyyətli dərəcədə artırır və istismar və texniki xidmət xərclərini azaldır.

Kommutasiya qurğusu təcrid olunmuş vəziyyətdə işləmir; onun ikinci dərəcəli idarəetmə sistemi müasir smart şəbəkələrə inteqrasiya üçün neyron interfeys kimi xidmət edir. Standart rabitə protokolları vasitəsilə mühafizə, ölçmə və vəziyyətlə bağlı məlumatlar yarımstansiyaların avtomatlaşdırma sistemlərinə və ya daha yüksək səviyyəli dispetçer mərkəzlərinə ötürülə bilər. O, həmçinin uzaqdan açma və bağlama əməliyyatlarını yerinə yetirmək üçün uzaqdan idarəetmə əmrlərini qəbul edə bilər. İki istiqamətli məlumat mübadiləsi üçün bu imkan şəbəkə dispetçerlərinə real vaxt rejimində şəbəkənin kənarının əməliyyat vəziyyətinə nəzarət etməyə imkan verir və nasazlıqların tez təcrid olunmasını və enerjinin bərpasını asanlaşdırır - özünü bərpa edən şəbəkənin qurulmasında əsas elementlər.

Quraşdırma və uzunmüddətli istismara gəldikdə, keçid qurğularının performansı bir çox amillərdən təsirlənir. Quraşdırma təməlinin səviyyəliliyi, şin birləşmələrinin bərkidilmə anı və torpaqlama şəbəkəsinin etibarlılığı onun istismar müddətini təyin edən ilkin şərtlər kimi xidmət edir. Əməliyyat zamanı daxili komponentlər elektrik və mexaniki aşınma toplayır; bağlantılar istilik genişlənməsi/daralması və ya elektromaqnit qüvvələri səbəbindən gevşeyərək həddindən artıq istiləşməyə səbəb ola bilər; və izolyasiya materialları zamanla tədricən köhnəlməyə məruz qalır. Hətta ən qabaqcıl avadanlıqların vəziyyətindəki dəyişiklikləri izləmək üçün peşəkar yoxlamalar, temperaturun monitorinqi və qismən boşalma sınağı tələb olunur.

Enerji sistemində kritik bir qovşaq olaraq, keçid qurğuları yüksək inteqrasiya, funksional ixtisaslaşma və təhlükəsizlik ehtiyatlarına diqqət yetirməklə xarakterizə olunan dizayn fəlsəfəsini təcəssüm etdirir. Möhkəm xarici metal örtükdən mürəkkəb daxili elektrik məntiqinə və fundamental fiziki izolyasiya prinsiplərindən ən qabaqcıl smart sensor texnologiyalarına qədər hər bir detal əsas məqsədə xidmət edir: mürəkkəb enerji axınları arasında etibarlı idarəetmə nöqtələri və təhlükəsizlik maneələrinin yaradılması. Kommutasiya qurğularının dərindən başa düşülməsi göstərir ki, davamlı, sabit enerji təchizatı təbii qəbul edilə bilməz; daha doğrusu, bu cür kritik avadanlığın saysız-hesabsız hissələrinin arxasında ciddi mühəndis dizaynına və davam edən texnoloji təkamülə əsaslanır. Nominal cərəyanda dövrə yarada və qıra bilən və xüsusi qısaqapanma cərəyanlarına tab gətirə bilən bu qurğular tez-tez xüsusi tətbiqlər üçün qoruyucularla birləşdirilir. Onlarla elektrik kəsiciləri arasında mexaniki və ya elektrik kilidləri əməliyyat xətalarının qarşısını almaq üçün çox vacibdir.
