KYN28-12 Kommutator Gücü necə qəbul edir, paylayır, idarə edir, qoruyur və nəzarət edir

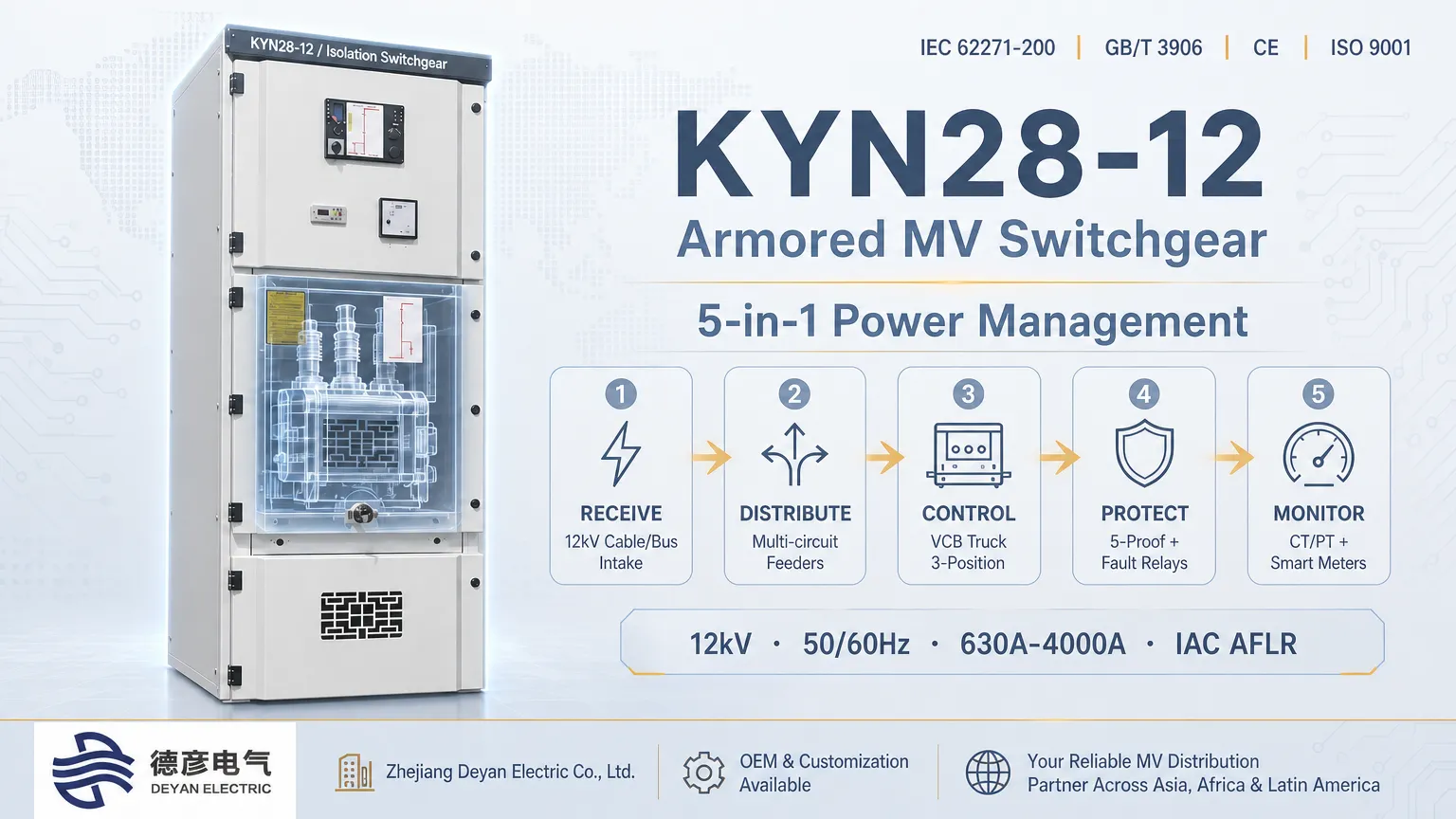

KYN28‑12 metal örtüklü çıxarıla bilən AC metal qapalı keçid qurğusu (orta gərginlikli şkaf) 12 kV daxili enerji paylanması üçün əsas komplekt avadanlıqdır. IEC 62271‑200 və GB/T 3906 standartlarına uyğun olaraq hazırlanmışdır, o, yarımstansiyalarda, sənaye-mədən layihələrində, fotovoltaik elektrik stansiyalarında, şəhər elektrik şəbəkəsinin yenilənməsi və xaricdə infrastrukturda geniş tətbiq olunur. Beləliklə, KYN28-12 elektrik enerjisinin monitorinqi, paylanması və paylanmasına necə nail olur?

Bu keçid qurğusu daxil olan qidalandırıcı qurğular vasitəsilə yüksək gərginlikli enerji qəbul edir, şin sistemləri vasitəsilə enerji paylayır, vakuum-açıcı yük maşınları ilə dövrələri idarə edir, mikroprosessor əsaslı relelərlə nasazlıqdan qoruyur və CT, PT və ikinci dərəcəli alətlərdən istifadə edərək əməliyyat monitorinqini həyata keçirir. Bu beş əsas funksiyanı birləşdirərək, o, 10‑12 kV enerji paylama sistemləri üçün kritik mərkəz rolunu oynayır.Zhejiang Deyan Electric Co., Ltd.Leqing, Wenzhou, Zhejiang-də yerləşir. O, yüksək və aşağı gərginlikli paylayıcı avadanlığın tam dəstinin R&D, istehsalı və ixracı üzrə ixtisaslaşmışdır. O, Asiya, Afrika, Latın Amerikası, Yaxın Şərq və digər bölgələrdəki bir çox xarici ölkələrin layihə şərtlərinə uyğun məhsullarla standartlaşdırılmış və fərdiləşdirilmiş KYN28-12 keçid qurğuları üçün hərtərəfli həllər təqdim edə bilər.

1. Enerji Qəbulu: Yüksək gərginlikli Təchizat üçün Giriş

Enerji qəbulu əsasən daxil olan qidalandırma şkafı tərəfindən tamamlanır. Yuxarı yarımstansiyalardan və ya transformatorlardan gələn 12 kV yüksək gərginlikli enerji kabellər və ya avtobus kanalları vasitəsilə daxil olan qidalanma şkafının kabel bölməsinə verilir, daha sonra shinanın içərisindəki əsas tirlərə birləşdirilir.

Metal arakəsmələrə bölünmüş strukturu qəbul edərək, şin bölməsi, elektrik açarı bölməsi, kabel bölməsi və ikincil alət bölməsi metal maneələrlə ayrılır. Bu, qövs xətası risklərini azaldır və təhlükəsiz və sabit yüksək gərginlikli enerji qəbulunu təmin edir. Zhejiang Deyan Electric tərəfindən istehsal olunan KYN28‑12 keçid qurğuları 50 Hz/60 Hz elektrik şəbəkələrinə uyğundur və müxtəlif nominal cərəyan xüsusiyyətlərini dəstəkləyir. Yüksək hündürlük, yüksək temperatur və tozlu mühitlər üçün fərdiləşdirmə Cənub-Şərqi Asiya, Afrika, Latın Amerikası və digər xarici ölkələrdə şəbəkə əməliyyat şəraitinə uyğunlaşdırıla bilər.

2. Gücün Paylanması: Çoxlu Yük Dövrlərinə Gücün Çatdırılması

Gücün əsas şinlərə çatmasından sonra enerji paylanması çıxış qidalandırma şkafları, avtobus birləşdirici şkaflar və PT ölçmə şkafları vasitəsilə həyata keçirilir. Əsas şinlər elektrik enerjisini paylayıcı transformatorlar, yüksək gərginlikli mühərriklər, fotovoltaik şəbəkəyə qoşulmuş cihazlar və mədən avadanlığı kimi aşağı axın yükləri üçün ayrı-ayrı çıxış dövrələrinə yönləndirir.

Tək avtobuslu və bölməli tək avtobuslu konfiqurasiyalar dəstəklənir. Sənaye parkları, mədənlər və yeni enerji elektrik stansiyaları üçün gücü genişləndirmək üçün əlavə çıxış şkafları əlavə oluna bilər ki, bu da enerjinin rasional bölüşdürülməsinə və gücləndirilmiş enerji təchizatı etibarlılığına imkan verir. Zhejiang Deyan Electric, xarici layihələr üçün yerində istismara verilməsi təzyiqini azaltmaq üçün müştərilərin tək xətt diaqramlarına uyğun olaraq tam komplekt şkaf həlli dizaynını, montajını və tam miqyaslı zavod sınaqlarını tamamlaya bilər.

3. Dövrəyə Nəzarət: Aparıcı yük maşını ilə dövrə keçidi

Vakuum-açıcı yük maşını KYN28‑12-nin əsas idarəetmə komponentidir. Onun üç mövqeyi var:

• Xidmət mövqeyi: Normal enerji təchizatı üçün ilkin dövrə bağlıdır;
• Test mövqeyi: İlkin dövrə təcrid olunub, ikincili idarəetmə sxemləri isə yüksək gərginlik olmadan sazlama üçün enerjili qalır;
• Silinmiş mövqe: Baxım və dəyişdirməni asanlaşdırmaq üçün tam qalvanik izolyasiya üçün yük maşını tamamilə çıxarılmışdır.

Dövrə kommutasiyası və yükün ötürülməsi üçün həm yerli əllə əməliyyat, həm də uzaqdan elektriklə bağlama/açma mövcuddur. Tam mexaniki "beş-profilaktik" bloklama sistemi yük maşınının yük altında qoyulması/çıxarılması və ya canlı bölmələrdə qapının açılması kimi nasaz əməliyyatların qarşısını alır, operator xətası nəticəsində yaranan təhlükəsizlik təhlükələrini aradan qaldırır. Deyan Electric, yerində təhlükəsiz və etibarlı işləməyi təmin etmək üçün zavoda çatdırılmazdan əvvəl mexaniki bloklamaların tam elementli yoxlanışını həyata keçirir.

4. Dövrə Mühafizəsi: Xəta dövrəsinin izolyasiyası üçün çoxsəviyyəli nasazlığın azaldılması

Mexanik blokajlar və ağıllı idarəetmə sistemləri qısaqapanma, həddindən artıq yüklənmə, torpaq xətası və anormal gərginlik daxil olmaqla ümumi paylama nasazlıqlarını idarə etmək üçün vakuum açarları ilə əlaqələndirilir:

• Ani qısaqapanmadan qorunma: Qısaqapanma baş verdikdə nasaz dövrələri təcrid etmək və nasazlığın yayılmasının qarşısını almaq üçün millisaniyələr ərzində səfərlər;
• Həddindən artıq yükdən qorunma: Kabellərin və avadanlıqların həddindən artıq istiləşməsi nəticəsində zədələnməsinin qarşısını almaq üçün davamlı həddindən artıq yüklənmə altında gecikmənin söndürülməsi;
• Torpaqdan qorunma: Bir fazalı torpaq xətalarını aşkar edir və sızma risklərinə qarşı açma və ya həyəcan siqnallarını işə salır;
• Həddindən artıq gərginlikdən / aşağı gərginlikdən qorunma: PT-lər vasitəsilə şin gərginliyinə nəzarət edir və gərginlik hədləri aşdıqda enerjini kəsir, güclü gərginlik dəyişikliyi olan xarici şəbəkələr üçün uyğundur.

Bölmələrə ayrılmış metal örtüklü dizayn daxili qövsləri bir bölmə daxilində məhdudlaşdırır, bir nöqtəli nasazlıqların bütün şinalara yayılmasının qarşısını alır və sağlam dövrələr üçün enerji təchizatı təmin edir. Əsas yerli və beynəlxalq mühafizə releləri müxtəlif ölkələrin texniki xüsusiyyətlərini təmin etmək üçün konfiqurasiya edilə bilər.

5. Dövrə Monitorinqi: Ağıllı Əməliyyat və Baxım üçün Real Zamanlı Məlumatların Alınması

Dövrə monitorinqi cərəyan transformatorları (CT), gərginlik transformatorları (PT), smart sayğaclar, canlı xətt göstəriciləri və qoruyucu qurğular tərəfindən birgə həyata keçirilir. PT-lər şin gərginliyi əldə edərkən, CT-lər dövrə cərəyanını toplayır. Əməliyyat məlumatları ikinci dərəcəli alətlərə və mühafizə cihazlarına ötürülür. Operatorlar gərginlik, cərəyan, güc və elektrik açarının vəziyyəti daxil olmaqla real vaxt parametrlərini oxuya bilər; sistem nasazlıq hadisələrini qeyd edir və həyəcan siqnalları verir. Canlı xətt göstəriciləri enerjili yüksək gərginlikli bölmələr barədə aydın vizual xəbərdarlıqlar verir. Müəyyən konfiqurasiyalar məlumatlara uzaqdan daxil olmaq və statusun monitorinqi üçün SCADA bağlantısını dəstəkləyir, xaricdəki layihələr üçün saytda istismar və təmir iş yükünü azaldır. Deyan Electric, xarici EPC mühəndisləri üçün tikinti koordinasiyasını asanlaşdırmaq üçün dəstəkləyici sənədlər kimi tam ikinci dərəcəli sxematik diaqramları və naqillərin təsvirlərini təmin edə bilər.

6. Xarici Ticarət Layihələri üçün Üstünlüklər

• Ətraf mühitə uyğunlaşma: Standart iş temperaturu diapazonu: ‑15 ℃ ~ +40 ℃; yüksək hündürlük, yüksək temperatur, rütubətli və tozlu mühitlər üçün aşağı salınmış fərdi dizaynlar.
• Uyğunluq və sertifikatlaşdırma: IEC 62271 beynəlxalq standartlarına uyğun istehsal edilmişdir. Layihənin qəbulu və gömrük rəsmiləşdirilməsi üçün CE, ISO 9001 və digər sertifikatlar mövcuddur.
• Modul tikinti: CNC ilə işlənmiş sinklənmiş alüminium polad təbəqələrdən yığılmış şkaf. Sadə quraşdırma; modul yük maşınları ehtiyat hissələrinin dəyişdirilməsini asanlaşdırır və texniki xidmət xərclərini azaldır.
• One-stop xidmət: Əhatə dairəsi həllin dizaynını, istehsalı, zavod sınaqları, dənizə uyğun qablaşdırma və texniki sənədlərin çatdırılmasını əhatə edir. OEM / ODM fərdiləşdirmə dəstəklənir. Qoruma sinfi, dövrə konfiqurasiyası və 50 Hz / 60 Hz tezliyi tələb olunduğu kimi uyğunlaşdırıla bilər.

Xülasə

KYN28‑12 keçid qurğusu elektrik enerjisini daxil olan qidalandırıcı qurğular vasitəsilə qəbul edir və enerjini avtobus sistemləri vasitəsilə paylayır. Vakuum-açıcı yük maşınları dövrə nəzarətini həyata keçirir; mikroprosessor əsaslı mühafizə releləri nasazlıqdan qorunma həyata keçirir; CT, PT və ikinci dərəcəli ağıllı komponentlər dövrə monitorinqini həyata keçirir. Bu beş funksiyanın əlaqələndirilməsi 12 kV-luq enerji paylama sistemlərinin təhlükəsiz və etibarlı işləməsinə zəmanət verir. Orijinal avadanlıq istehsalçısı kimi,Zhejiang Deyan Electric Co., Ltd.xaricdə orta gərginlikli paylama layihələri üçün etibarlı tərəfdaş kimi xidmət edən KYN28-12 keçid qurğuları üçün tam fərdiləşdirilmiş və təchizat xidmətləri ilə xaricdə EPC və mühəndislik podratçılarını təmin edə bilər.
