Switchgear nədir? Funksiya və növləri

Çox vaxt insanlar elektrikin arxasındakı görünməz sistemlər haqqında düşünmürlər. Siz açarı çevirirsiniz, işıqlar işləyir, sadədir. Ancaq arxa planda gizli, təhlükəli heç bir şeyin baş vermədiyinə əmin olan cihazlar var. Həmin əşyaya, daha doğrusu, əşyalar toplusuna keçid qurğusu deyilir. İndi on fərqli insandan keçid qurğusunun nə olduğunu soruşsanız, çox güman ki, sizə düz cavab verməyəcək. Bəziləri deyə bilər ki, "bu, sındırıcı qutudur", bəziləri sadəcə çiyinlərini çəkə bilər. Ancaq həqiqət budur ki, evinizdən tutmuş nəhəng elektrik stansiyasına qədər keçid cihazları hər yerdədir. Bu, elektrik üçün cangüdən kimidir.

Switchgear nədir?

Beləliklə, gəlin bunu çox sadə edək. Kommutasiya qurğuları əsasən sxemlərə baxan elektrik avadanlıqlarının dəstidir. Bu açarlar, açarlar, qoruyucular, izolyatorlar, rölelər ola bilər. Onların hamısı bu çətirin altına düşür. Sistemdə bir şey səhv olduqda, o, qapıçı kimi çıxış edir və problemin yayılmasının qarşısını alır. Buna görə də, bir xəttdə keçid qurğularının nə olduğunu soruşsanız, deyə bilərsiniz: bu, elektrik enerjisinin təhlükəsizlik zirehidir.

İnsanlar bəzən bunun əvəzinə elektrik kommutatoru nədir ifadəsini istifadə edirlər, lakin bu eyni məna daşıyır. Zirzəmidə və ya yarımstansiyada bu boz şkafları görmüsünüzsə, bu, elektrik keçid qurğusudur. Onların içərisində elektrik enerjisini istifadə etmək üçün təhlükəsiz saxlayan hissələr var. Evdə, kiçikdir. Xəstəxanada və ya fabrikdə bu, böyükdür. Amma hamısı eyni ideyanın altındadır.

Siz iki sözü ayıra bilməzsiniz - keçid qurğusu və qoruma. Əl-ələ verirlər. Mühafizə, ilk növbədə keçid qurğularının mövcud olmasının səbəbidir. Həddindən artıq yüklənmə və ya nasazlıq varsa, qoruma dərhal işə düşür. Binadakı yanğın qapılarını düşünün: bir ərazidə tüstü və ya alov ola bilər, lakin qapılar onun yayılmasının qarşısını alır. Kommutator belədir, sadəcə elektriklə.

Kommutator funksiyası izah edilmişdir

Kommutasiya qurğuları təhlükəsiz və səmərəli enerji paylanmasını təmin etməklə hər bir elektrik sistemində mərkəzi rol oynayır. Onun əsas məqsədi elektrik enerjisini fasiləsiz və risksiz etibarlı şəkildə idarə etməkdir. Nəzarət, mühafizə və izolyasiyanı birləşdirərək, kommutasiya qurğuları həm avadanlığı, həm də insanları təhlükəsiz saxlayır, eyni zamanda yaşayış, ticarət və sənaye qurğularında düzgün əməliyyatları təmin edir.

1. Enerji axınına nəzarət

Kommutasiya qurğusunun ilk və ən görünən rolu enerji axınına nəzarət etməkdir. O, operatorlara dövrələri təhlükəsiz şəkildə açıb-söndürməyə imkan verir, elektrik enerjisinin yalnız tələb olunduqda axmasını təmin edir. Bu nəzarət həm adi əməliyyatlarda, həm də fövqəladə vəziyyətlərdə mühüm əhəmiyyət kəsb edir və sistemin səmərəliliyini və hamar işini saxlamağa kömək edir.

2. Qüsurlara qarşı qorunma

Kommutasiya qurğusu həddindən artıq yüklənmə və ya qısaqapanma kimi nasazlıqlar zamanı dövrələri ayıraraq qoruma təmin edir. Bu, avadanlıqların zədələnməsinin qarşısını alır və yanğın və ya şok təhlükələrini azaldır. Elektrik açarları və rölelər kimi qoruyucu qurğular gözlənilməz problemlər yarandıqda belə elektrik sisteminin təhlükəsiz və işlək qalmasını təmin edərək, dərhal hərəkətə keçir.

3. Baxım üçün izolyasiya

Digər vacib funksiya izolyasiyadır. Kommutasiya qurğuları elektrik sisteminin müəyyən hissələrini təhlükəsiz şəkildə ayırmağa imkan verir ki, mühəndislər gərginlikdə olan naqillərlə təmas etmədən yoxlamalar, sınaqlar və ya təmir işləri apara bilsinlər. Bu təcrid həm işçilərin təhlükəsizliyini, həm də sistemin qalan hissəsinin minimum pozulmasını təmin edir.

4. Elektrik təhlükəsizliyinin əsası

Nəzarət, qoruma və izolyasiya birlikdə elektrik təhlükəsizliyinin əsasını təşkil edir. Kommutasiya qurğuları olmadan etibarlı enerji paylanması mümkün olmazdı. Bu funksiyalar sistemləri sabit saxlayır, riskləri minimuma endirir və texniki xidmətin təhlükə olmadan həyata keçirilməsini təmin edir, keçid qurğularını istənilən elektrik şəbəkəsinin vacib hissəsinə çevirir.

Kommutasiya qurğularının nümunələri

Saysız-hesabsız keçid qurğuları nümunələri var. Evinizdəki açar qutusu? Bu birdir. Ticarət mərkəzinin içindəki böyük panel? Başqa. Sənaye sahələrində orta gərginlikli keçid qurğularını tapa bilərsiniz. Transmissiya tərəfində, daha böyük dişli. Nümunələr dəyişir, amma prinsip həmişə eynidir.

Kommutatorların növləri

İndi keçid cihazları bir çox formada gəlir. Bir ölçü hamıya uyğun deyil. Kommutasiya qurğularının növləri əsasən gərginlikdən və onların istifadə olunduğu yerdən asılıdır. Hər bir növü bu və ya digər istifadə üçün uyğun edən bəzi unikal xüsusiyyətlərə malikdir.

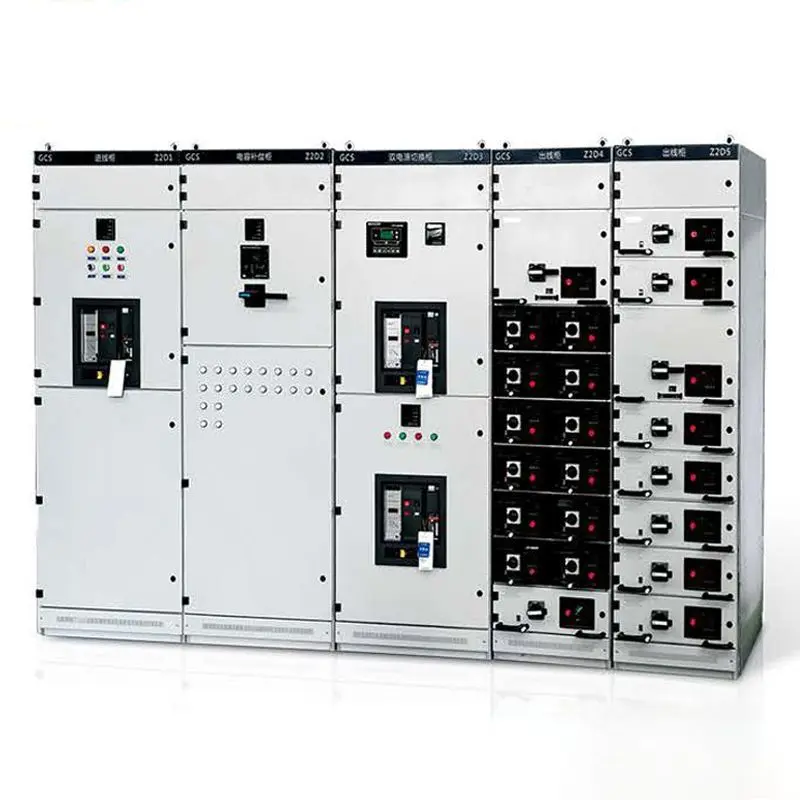

Aşağı Gərginlikli Kommutator

Ən çox yayılmış aşağı gərginlikli keçid qurğularıdır. Burada 400 volta qədər hər şey uyğun gəlir. Evlər, ofislər, kiçik mağazalar - siz deyirsiniz. Bu, gündəlik həyatı qoruyan dişlidir. Elektrik açarları, qoruyucular və rölelər bu bölmələrə yığılır. Bir qırıcı işə düşənə qədər onlar haqqında düşünməyə bilərsiniz, lakin onlar həmişə sakit işləyirlər.

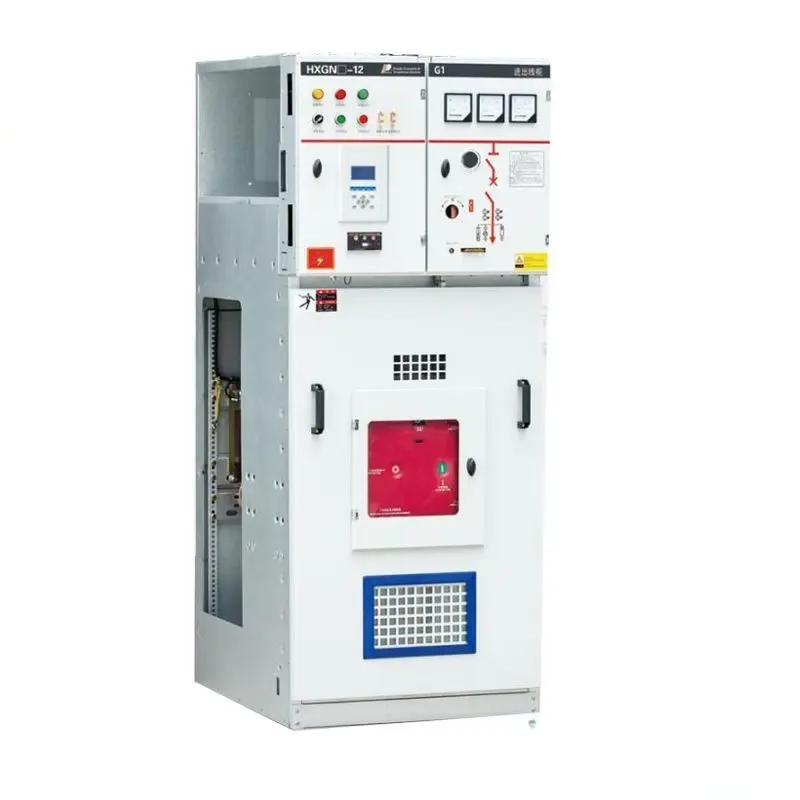

Orta Gərginlikli Kommutator

Sonrakı orta gərginlikli keçid qurğusu. Bu, 1 kV ilə 35 kV arasındadır. Siz bunu sənayelərdə, xəstəxanalarda, minlərlə evə elektrik enerjisi paylayan yarımstansiyalarda tapa bilərsiniz. Orta gərginlikli dişli daha ağır yüklərə malikdir və daha böyük yükləri idarə etmək üçün qurulur. Əməliyyat otağında olduğu kimi sabitlik kritik olduqda, bu dişli gücün təhlükəsiz və sabit qalmasını təmin edir.

Yüksək gərginlikli keçid qurğusu

Sonra yüksək gərginlikli dişli var. Bu böyük şeydir. Ötürmə xətlərində oturan və bütün bölgələri birləşdirən növ. Buradakı nasazlıqlar təhlükəli və baha başa gəlir. Buna görə yüksək gərginlikli keçid qurğuları həddindən artıq izolyasiya və çox sürətli qoruyucu hərəkətlərlə hazırlanmışdır. Eyni prinsip, daha böyük miqyas.

Daxili vs Xarici

Quraşdırıldığı yerə görə keçid qurğularının növləri də var. Daxili bölmələr binaların içərisində, havadan uzaqda təhlükəsiz saxlanılır. Xarici qurğular möhkəmdir, çox vaxt yarımstansiyalarda olur, yağış, toz və istiyə tab gətirmək üçün tikilir.

Hava, Qaz, Yağ izolyasiyalı

Nəhayət, onları qruplaşdırmağın başqa bir yolu izolyasiyadır. Hava izolyasiyalı keçid qurğuları ucuzdur və geniş istifadə olunur. Qaz izolyasiyalı, tez-tez SF6 ilə, yer dar olduğu yerlərdə yığcam və etibarlıdır. Yağ izolyasiyalı dişlilər köhnədir, lakin bəzi şəbəkələrdə hələ də mövcuddur. Hər üçü ehtiyacdan asılı olaraq etibarlıdır.

Nəticə

Beləliklə, keçid qurğusu nədir? Bu, elektrik enerjisini təhlükəsiz, idarə olunan və etibarlı saxlayan cihazlar dəstidir. Evlərdəki aşağı gərginlikli keçid qurğularından tutmuş sənayelərdəki orta gərginlikli keçid qurğularına qədər, ötürmə sistemlərinə qədər, rol eynidir. Kommutator funksiyası nəzarət etmək, qorumaq və təcrid etməkdir. Kommutasiya qurğusunun iş prinsipi sadə, lakin effektivdir: nasazlığı aşkar edin, kəsiciyə siqnal verin, onu kəsin, qalanını qoruyun. Kommutasiya qurğularının komponentlərinə, açarlara, relelərə, qoruyuculara, izolyatorlara baxın və hər birinin necə rol oynadığını görəcəksiniz. Onlar olmasaydı, elektrik sistemləri sadəcə təhlükəli olmazdı, işləmək də qeyri-mümkün olardı.
