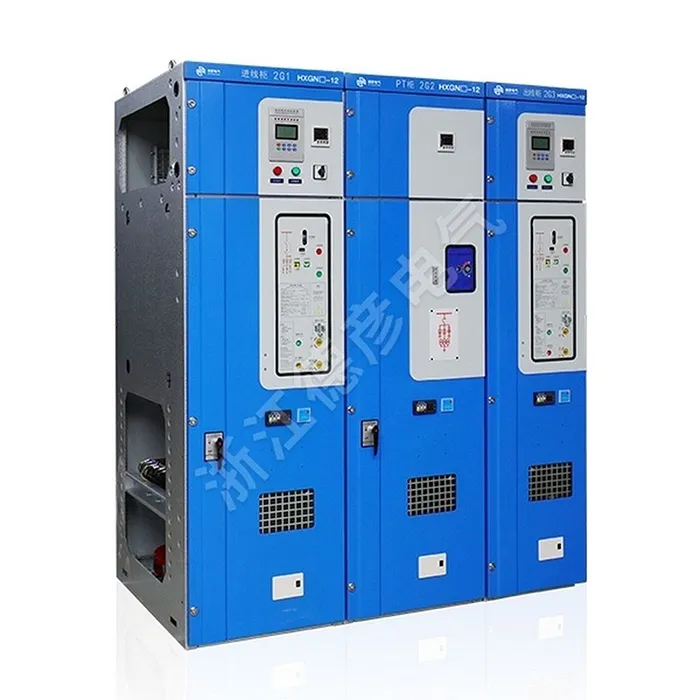

Hava izolyasiyalı kompakt keçid qurğusu

Deyan Electric inteqrasiya olunmuş Ar-Ge, istehsal və xidmət ilə peşəkar sənaye elektrik təchizatçısıdır. HAVA İzolyasiyalı Yığcam Kommutatorun əsas keçid komponenti adətən güclü yük cərəyanı kommutasiya performansını və etibarlı qısaqapanma qabiliyyətini təmin edən yüksək etibarlı SF6 qaz və ya vakuum yük ayırıcıdan istifadə edir. HAVA İzolyasiyalı Kompakt Ötürücü qurğunun korpusu möhkəm mexaniki möhkəmlik və korroziyaya davamlılığı təmin edən, kompüterlə idarə olunan (CNC) proseslərdən istifadə etməklə formalaşmış yüksək keyfiyyətli polad lövhələrdən hazırlanmışdır. Əsas dizayn xüsusiyyəti onun müstəsna kompaktlığıdır. Optimallaşdırılmış üçölçülü tərtibat vasitəsilə o, çoxlu funksional bölmələri, o cümlədən şin, açar, kabel və alət/işləmə mexanizminin kameralarını minimal məkan izi daxilində birləşdirir. Bu bölmələr bərk torpaqlanmış metal arakəsmələrlə ayrılmışdır ki, bu da əməliyyat bütövlüyünü təmin edən və daxili nasazlıqların yayılmasının qarşısını alan mühüm təhlükəsizlik xüsusiyyətidir.

Sorğu göndərin

Məhsul təsviri

Elektrik avadanlığının etibarlılıq, təhlükəsizlik və yığcamlıq tələblərinə cavab olaraq şirkətimiz tərəfindən hazırlanmış AIR-İzolyasiyalı Kompakt Kommutator Kompakt Ötürücü qurğu hava izolyasiyası, yığcam dizayn, tam əqli mülkiyyət hüquqları və hərtərəfli tip sınaqlarına malikdir. İctimai binalar, kommersiya yaşayış binaları, sənaye və mədən sənayesi sektorlarında 10kV/7.2kV elektrik sistemləri üçün uyğundur. AIR İzolyasiyalı Kompakt Kommutator Kompakt həllər tələb edən yüksək gərginlikli motorla idarə olunan tam mexaniki avadanlıq üçün də idealdır.

Məhsul Parametri (Spesifikasiya)

Seriya nömrəsi	Layihə	Vahid	Yük dəyişdirmə şkafı	Kombinasiyalı Elektrik Şkafı	Elektrik kəsici şkafı
01	Nominal gərginlik	kv	12	12	12
02	Nominal tezlik	HZ	50/60	50/60	50/60
03	Nominal cərəyan	A
04	Əsas avtobus	A	630	630	630
05	Filial əsas avtobus	A	630	125 (sigortanın nominal cərəyanından asılı olaraq)	630
06	Nominal İzolyasiya Səviyyəsi	kV
07	Güc Tezliyinə Dözümlü Gərginlik (Fazadan Fazaya və Fazadan Yerə)	Kv	42	42	42
08	Güc Tezliyinin Dayanma Gərginliyi (Fəsilələr Arasında)	Kv	48	48	48
09	Güc Tezliyinə Dayanma Gərginliyi (İdarəetmə və Köməkçi Dövrələr)	Kv	2	2	2
10	İldırım impulsuna davamlı gərginlik (fazadan fazaya və fazadan yerə)	Kv	75	75	75
11	İldırım impulsuna davamlı gərginlik (portlar arasında)	Kv	85	85	85
12	Nominal Qısa Müddətli Dayanma Cərəyanı (r.m.s)	kA
13	Əsas dövrə	kA	20/3S	-	25/2S
14	Torpaqlama dövrəsi	kA	20/2S	-	25/2S
15	Nominal Peak Dayanma Cərəyanı (pik)	kA	50	80	63
16	Nominal Qısa Qapanma Cərəyanı (pik)	kA	50
17	Nominal qısaqapanma cərəyanı	kA	-	31.5	25
18	Nominal Transfer Cərəyanı	kA	-	1700	-
19	Nominal aktiv yük kəsici cərəyan	A	630	-	-
20	Nominal qapalı dövrə kəsici cərəyan	A	630	-	630
21	Nominal Kabel Doldurma və Qırılma Cərəyanı	A	10	-	15
22	Qoruma reytinqi	İkinci	IP3X	IP3X	IP3X
23	Mexanik həyat
24	Yük açarı		5000	5000	10000
25	Torpaqlama açarı		2000	2000	2000

Məhsulun Xüsusiyyəti və Tətbiqi

1. Kompakt və Yerə qənaət edən dizayn

2. İlkin İzolyasiya Vasitəsi kimi Havanın İstifadəsi

3. Xərc-Səmərəlilik və İqtisadi Üstünlük

4. Güclü Kilidləmə Sistemləri ilə Təkmilləşdirilmiş Təhlükəsizlik

5. Yüksək Etibarlılıq və Baxım Asanlığı

Tətbiq Saytları

◇ Kompakt ikinci dərəcəli yarımstansiyalar

◇ Kiçik sənaye və dağ-mədən müəssisələri

◇ Külək elektrik stansiyaları

◇ Otellər, ticarət mərkəzləri, ofis binaları, ticarət mərkəzləri və s.

◇ C- Dəyişdirici qurğunu yükləyin

◇ D-Direct kabel qoşulma qurğusu

◇ Torpaq açarı ilə birbaşa kabel birləşdirici qurğu

◇ F- Açar-qoruyucu birləşməsini yükləyin

◇ V- Vakuum açarı

Air-Insulated Compact Switchgear
