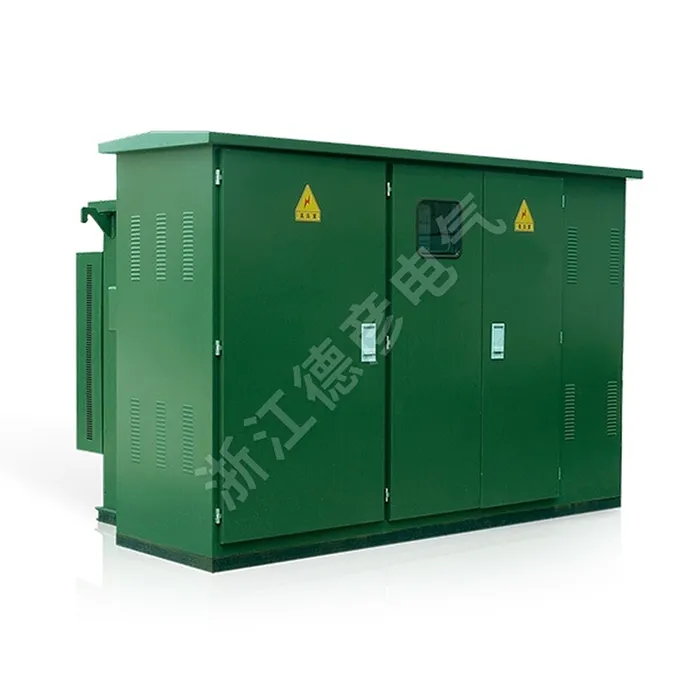

Amerika tipli Prefabrik Qutu tipli yarımstansiya

Deyan Electric sənaye elektrik cihazlarında zəngin istehsal təcrübəsinə malik peşəkar təchizatçıdır. Amerika tipli prefabrik qutu tipli yarımstansiya 10kV-35kV enerji paylanması üçün kompakt, tam inteqrasiya olunmuş həlldir. Klassik estetik dizayna malik, müdaxiləyə davamlı, hava şəraitinə davamlı polad korpusa malikdir. Bu "plug-and-play" qurğusu yüksək gərginlikli halqa əsas blokunu, aşağı itkili transformatoru və aşağı gərginlikli keçid qurğusunu vahid, möhkəm sistemdə birləşdirir. Etibarlı performans, asan quraşdırma təmin edir və ictimai yerlər, yaşayış sahələri və sənaye tətbiqləri üçün idealdır.

Sorğu göndərin

Məhsul təsviri

Amerika tipli prefabrik qutu tipli yarımstansiya daxili şəraitə uyğunlaşdırılmaqla yanaşı, qabaqcıl beynəlxalq texnologiyanı özündə birləşdirir. Amerika tipli prefabrik qutu tipli yarımstansiya kompakt dizayn, asan quraşdırma və texniki xidmət, aşağı səs-küy, aşağı itki, oğurluğa qarşı qorunma, güclü yüklənmə qabiliyyəti və hərtərəfli qorunma xüsusiyyətlərinə malikdir. Yeni yaşayış sahələri, yaşıl zolaqlar, parklar, stansiyalar, otellər, tikinti sahələri, hava limanları və s.

Məhsul Parametri (Spesifikasiya)

Seriya nömrəsi	ad	Vahid	Texniki Spesifikasiyalar
1	Nominal gərginlik	kv	10/0.4 (Yüksək Təzyiq/Aşağı Təzyiq)
2	Maksimum işləmə gərginliyi	kv	12 (yüksək gərginlikli tərəf)
3	Nominal tezlik	Hz	50
4	Nominal tutum	KVA	50-1600
5	1 dəqiqəlik güc tezliyinə dözümlü gərginlik	KV	35
6	İldırım impuls gərginliyi	KV	75
7	Soyutma üsulu		Yağa batırılmış özünü soyutma
8	Yüksək gərginlikli ehtiyat qoruyucu kəsici cərəyan	kA	50
9	Sigortanın qırılma cərəyanını daxil edin	KA	2.5
10	Ətraf mühitin temperaturu	℃	-35-+40
11	Bobinin icazə verilən temperatur artımı	k	65
12	Yüksüz gərginliyin tənzimlənməsi		±5% və ya ±2 × 2,5%
13	Səs-küy Səviyyəsi	dB	50
14	Qoruma reytinqi		IP43

Transformatorun Texniki Xüsusiyyətləri Cədvəli

Aşağı itkilər, əla yüklənmə qabiliyyəti və güclü qısaqapanma müqaviməti təklif edən yeni S9 seriyalı transformator nüvəsinə malikdir. Bütün bağlayıcılar gevşetmə əleyhinə tədbirlərlə müalicə olunur, əsas qaldırma ehtiyacını aradan qaldırır. Alternativ olaraq, üstün S10 seriyası və S11 seriyalı transformatorlar da mövcuddur.

Gücü kVA	Gərginlik kV		Əlaqə Qrupunun Təyinatı	Yüksüz cərəyan %			Yüksüz cərəyan %			Empedans Gərginliyi %	S9	S10	S11
Gücü kVA	Yüksək təzyiq	Aşağı təzyiq	Əlaqə Qrupunun Təyinatı	S9	S10	S11	S9	S9	S11	Empedans Gərginliyi %	S9	S10	S11
50	10±5% və ya ±2×2.5%	0.4	Dyn11 və ya Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Məhsulun Xüsusiyyəti və Tətbiqi

İnteqrasiya edilmiş və Kompakt Dizayn

Yağa batırılmış transformator nüvəsi

Yüksək Təhlükəsizlik və Müqavimət

Etibarlılıq üçün əvvəlcədən sınaqdan keçirilmişdir

Çevik Quraşdırma və Torpaqlama

Tətbiq Saytları

◇ Kompakt ikinci dərəcəli yarımstansiyalar

◇ Kiçik sənaye və dağ-mədən müəssisələri

◇ Külək elektrik stansiyaları

◇ Otellər, ticarət mərkəzləri, ofis binaları, ticarət mərkəzləri və s.

◇ C- Dəyişdirici qurğunu yükləyin

◇ D-Direct kabel qoşulma qurğusu

◇ Torpaq açarı ilə birbaşa kabel birləşdirici qurğu

◇ F- Açar-qoruyucu birləşməsini yükləyin

◇ V- Vakuum açarı
