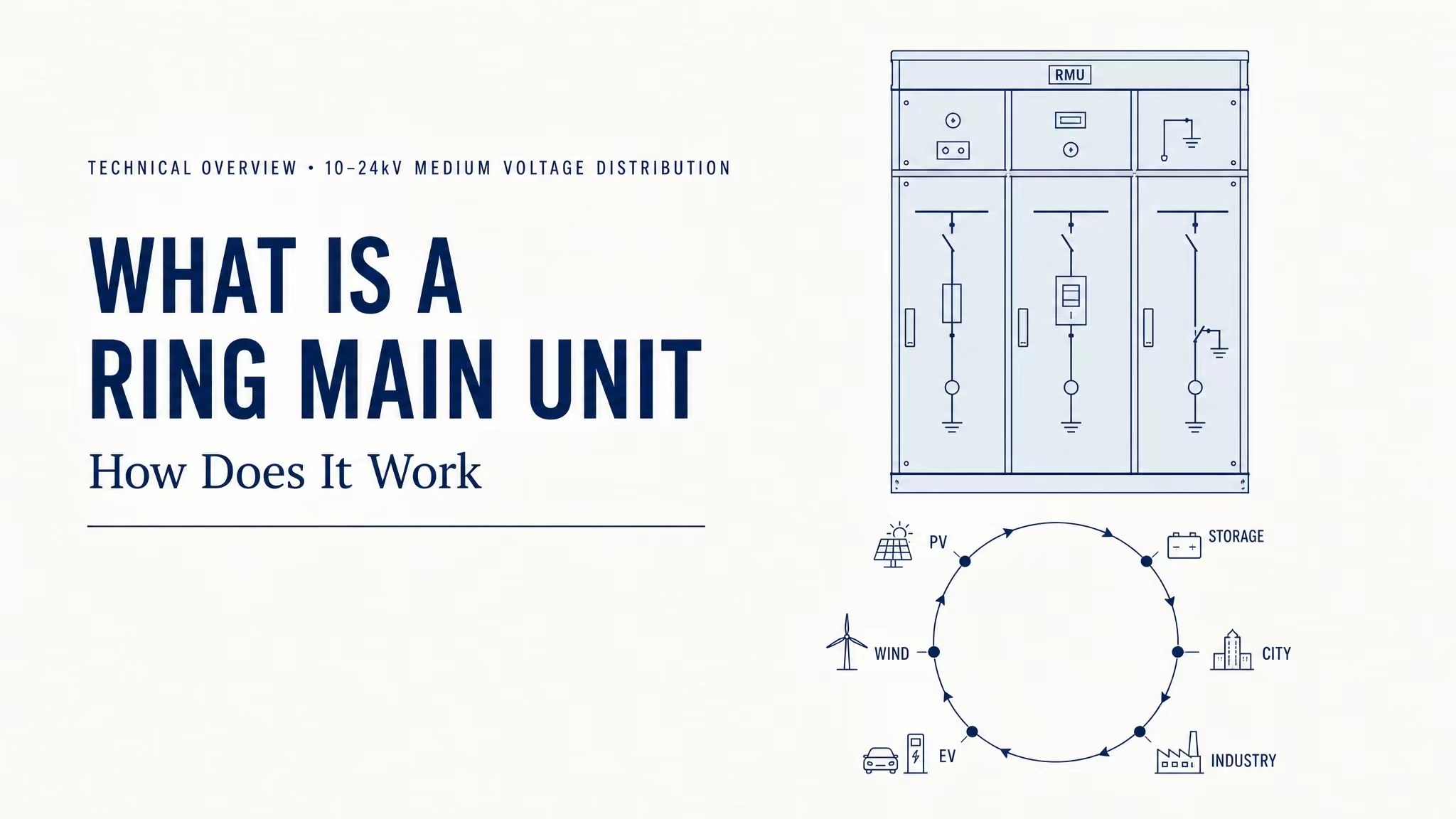

Üzük-Əsas-vahid nədir və necə işləyir

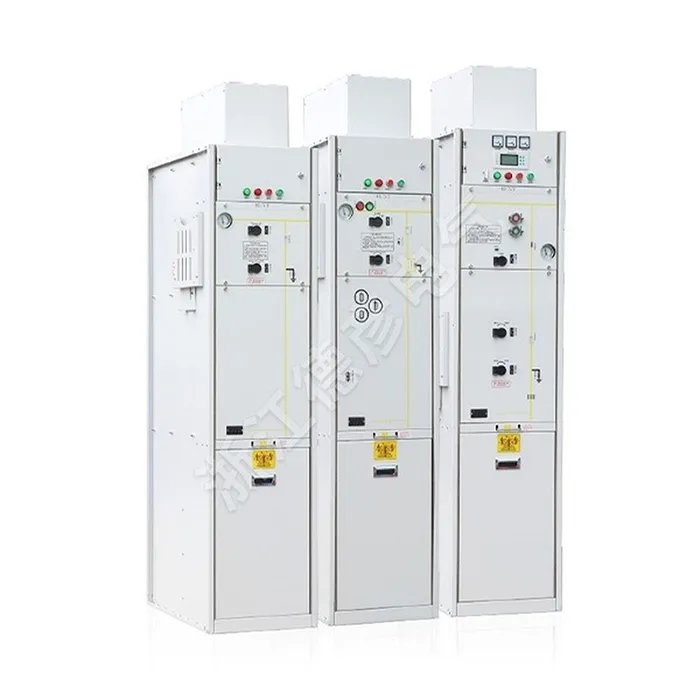

Şəhər kabel boru kəmərinin yenilənməsi, yeni enerji üçün enerji paylanması və yaşayış icmaları və sənaye parkları üçün enerji təchizatı layihələrində,Üzük əsas bölmələri(RMU) 10--24kV-lik orta gərginlikli halqa paylayıcı şəbəkələrdə əsas keçid qurğusu kimi xidmət edir. Yığcam şkaf strukturu, etibarlı yük açarı birləşmələri və çevik halqa enerji təchizatı rejimi sayəsində RMU-lar açıq havada enerji paylanması, qutu yarımstansiyalarının uyğunlaşdırılması və yeraltı boru kəmərinin enerji paylanması üçün əsas avadanlıq halına gəldi. Bu sənəd avadanlığın əsas iş prinsiplərini, beş əsas üstünlükləri, tətbiq oluna bilən yerləri, müntəzəm yoxlama və texniki xidmət, eləcə də elektrik sektorunda ümumi axtarış açar sözlərinə cavab verən sənayedə yeni ekoloji təmiz qaz izolyasiyalı RMU-ların texniki tendensiyasını əhatə edən ətraflı giriş təqdim edir.

I. Əsas iş prinsipi

Halqa enerji təchizatı çoxlu yüksək gərginlikli kabelləri başdan uca birləşdirərək qapalı halqalı enerji təchizatı dövrəsinin formalaşdırılmasına aiddir. Yük açarları, torpaqlama açarları və qoruyucular daxil olmaqla daxili komponentlərlə təchiz edilmiş RMU-lar dövrə daxilində kabel xətlərinin qoşulması və ayrılmasına nəzarət edir.

Halqa şəbəkəsinin bir hissəsində qısaqapanma və ya kabel zədələndikdə, RMU nasaz seqmenti sürətlə ayıra bilər. Səs sxemləri hələ də enerjini iki istiqamətli ötürə bilər, bütün ərazidə elektrik kəsilməsinin qarşısını alır və şəhər paylayıcı şəbəkələrin enerji təchizatı dayanıqlığını əhəmiyyətli dərəcədə yaxşılaşdırır --- onu adi yüksək gərginlikli keçid şkaflarından fərqləndirən əsas funksiyası budur.

II. Beş Əsas Məhsul Xüsusiyyətləri

1. Quraşdırma sahəsinə qənaət etmək üçün kompakt şkaf dizaynı
Modul inteqrasiya edilmiş strukturu ilə onun ümumi həcmi adi yüksək gərginlikli keçid şkaflarından xeyli kiçikdir. O, birbaşa yolun yaşıl zolaqlarında, kabel quyularında və dar yeraltı elektrik paylayıcı otaqlarında quraşdırıla bilər ki, bu da onu şəhərlərdə yer çatışmazlığı olan açıq enerji paylama məntəqələri üçün ideal hala gətirir.

2. Mükəmməl təhlükəsizlik performansına malik çoxlu isteğe bağlı izolyasiya materialları
Bazar müxtəlif növlər təklif edir, o cümlədən SF6 qaz izolyasiyalı, quru havada ekoloji cəhətdən təmiz qaz izolyasiyalı, bərk izolyasiyalı və hava izolyasiyalı məhsullar. Tam möhürlənmiş şkaf strukturu IP67 qoruma dərəcəsi ilə suya və toz keçirməyə davamlıdır, yağış, qum, nəm və sahil duzlu dumandan eroziyaya davamlıdır.

3. Sürətli nasazlıq izolyasiyası ilə ring enerji təchizatı
O, ikili güc halqasının keçidini dəstəkləyir. Bir filialda nasazlıq baş verdikdə, qurğu digər istifadəçilərin enerji təchizatını pozmadan nasazlığı dərhal kilidləyir və təcrid edir, bu da köhnə şəhər ərazilərində elektrik şəbəkəsinin təkmilləşdirilməsi və yenilənməsi üçün əvəzolunmaz edir.

4. Sadə quruluş, uzunmüddətli texniki xidmət tələb etmir
Qazla izolyasiya edilmiş RMU-ların daxili komponentləri ətraf hava ilə oksidləşmədən azaddır və gündəlik yoxlama iş yükünü azaldır. Mexanik yük açarları yüksək davamlılığa malikdir və tez-tez keçid əməliyyatlarına tab gətirə bilər.

5. İbtidai-orta inteqrasiya vasitəsilə ağıllı təkmilləşdirməyə dəstək
Yeni ağıllı RMU-lar temperaturu, qaz təzyiqini və xətdə nasazlıq siqnallarını uzaqdan izləmək üçün sensor terminallarla təchiz edilmişdir. Ağıllı şəbəkə arxa sistemləri ilə uyğun gəlir, onlar enerji paylanmasının ağıllı transformasiya tendensiyası ilə uyğunlaşaraq nəzarətsiz işləməyə və avtomatik nasazlıq siqnallarına imkan verir.

III. Əsas Tətbiq Ssenariləri

● Köhnə şəhər rayonlarında yeraltı kabel təmirivə bələdiyyə yolları boyunca açıq enerji paylayıcı halqa şəbəkələri

● Yaşayış məhəllələri, ticarət kompleksləri üçün yüksək gərginlikli elektrik paylayıcı qurğularvə yeraltı qarajlar

● Gələn və çıxan keçid şkaflarıqutu tipli yarımstansiyaların daxilində

● 10kV şəbəkəyə qoşulmuş enerji paylanmasıfotovoltaik elektrik stansiyaları və paylanmış enerji saxlama layihələri üçün

● Sənaye parkları, sənaye zonaları, mədənlər üçün enerji təchizatı sistemlərinin dəstəklənməsivə sürətli yol infrastrukturu

● Sahil küçələrində, şəhərlərdə və kənd yerlərində açıq dairəvi elektrik təchizatı məntəqələri;korroziyaya qarşı şkaflar sərt iş mühitlərinə uyğunlaşır

IV. Standart Gündəlik Baxım Metodları

1. Şkafın xarici hissəsini mütəmadi olaraq yoxlayınşkafın qapılarında cızıqlar, korroziya və ya köhnəlmiş/zədələnmiş sızdırmazlıq zolaqları üçün; paslanmanın və suyun daxil olmasının qarşısını almaq üçün qırılmış boya təmir edin.

2. Qaz kamerasının təzyiqini vaxtaşırı yoxlayınqazla izolyasiya edilmiş modellərdən istifadə edin və aşağı təzyiq sızması siqnallarına operativ şəkildə müraciət edin.

3. Dəfələrlə hamar keçid performansını yoxlayınyük açarları və topraklama açarları və şkafın içərisində yığılmış toz və zibilləri təmizləyin.

4. Kabel birləşmələrinin temperaturunu yoxlayınboş və həddindən artıq qızmış naqil terminalları kimi gizli təhlükələri aradan qaldırmaq üçün.

5. Müntəzəm olaraq izolyasiyaya davamlı gərginlik testlərini aparınvə ağıllı monitorinq terminallarının və nasazlıq göstəricilərinin normal işləməsini yoxlayın.

V. Sənayenin İnkişafı Trendi

Dual Carbon siyasəti ilə idarə olunan ekoloji təmiz quru hava izolyasiyalı RMU-lar geniş populyarlıq qazanır. Onlar ənənəvi istixana qazı kükürd heksafloridini üstün ətraf mühit performansı üçün izolyasiya mühiti kimi təmiz hava ilə əvəz edir. Bu arada, ilkin-orta inteqrasiya, miniatürləşdirmə və kəşfiyyat sənayenin əsas istiqamətlərinə çevrildi və RMU-lar şəhər ağıllı paylama şəbəkələrinin qurulması üçün etibarlı dəstək verməyə davam edir.
