AC metal izolyasiyalı halqalı əsas keçid qurğusu

Deyan Electric inteqrasiya olunmuş Ar-Ge, istehsal və xidmət ilə peşəkar sənaye elektrik təchizatçısıdır. The AC Metal-Insulated Ring Main Switchgear is a compact, air-insulated unit for reliable 10-12kV secondary power distribution. Designed for ring main systems, it ensures safe load switching, fault isolation, and continuous power supply. Onun möhkəm, modul dizaynı asan təmir təklif edir və etibarlı və sərfəli şəbəkə performansı tələb edən şəhər şəbəkələri, sənaye obyektləri və ticarət kompleksləri üçün idealdır.

Sorğu göndərin

Məhsul təsviri

AC Metal İzolyasiyalı Halqalı Əsas Kommutator tam izolyasiya edilmiş, möhürlənmiş və texniki xidmət tələb olunmayan həlldir. Bu qurğu bütün canlı hissələri bir epoksi qəliblənmiş bloka birləşdirir və sərt mühitlərə tam toxunulmazlığı təmin edir. Etibarlı Ring Main Unit şəhər şəbəkələrindən tutmuş tunellər və hava limanları kimi tələbkar sahələrə qədər müxtəlif tətbiqlər üçün idealdır. Kompakt və təhlükəsiz dizaynı ilə bu bərk izolyasiyalı keçid qurğusu əməliyyat etibarlılığına və təhlükəsizliyinə zəmanət verir.

Məhsul Parametri (Spesifikasiya)

Layihə	Vahid	Parametrlər
rutin
Nominal gərginlik	kV	12
Nominal tezlik	Hz	50
Güc Tezliyi Dözümlü Gərginlik	kV/dəq	42/48
İldırım impuls gərginliyi	kV	75/85
Qövs müddəti	S	≥0,5
Komponentlər üçün IP reytinqi (ölçmə şkafları istisna olmaqla)		IP67
Qoruma Reytinq		IP4X
Bölmənin Mühafizə Reytinqi		IP2X
İşləyən Enerji Təchizatı Gərginliyi	V	DC24, 48, 110, 220
İşləyən Enerji Təchizatı Gərginliyi	V	AC110, 220
Busbar Sistemi
Nominal cərəyan	A	630(1250)
Qiymətləndirilmiş Qısa Müddətli Dayanma Cərəyanı	kA/s	20/4(25/4)
Qiymətləndirilmiş Pik Dayanma Cərəyanı	kA	50(63)
Qiymətləndirilmiş Pik Dayanma Cərəyanı	kA	50
Yükləmə Dəyişdirmə Vahidi
Nominal cərəyan	A	630
Nominal Qısa Qapanma Cərəyanı	KA	50
Qiymətləndirilmiş Qısa Müddətli Dayanma Cərəyanı	KA/S	20/4
Yük açarının mexaniki ömrü	İkinci
Yük açarlarının elektrik müddəti	ikinci	E3
Qismən boşalma	pc	≤5
Circuit Breaker Unit
Nominal cərəyan	A	630(1250)
Nominal qısaqapanma cərəyanı	KA	20(25)

Layihə	Vahid	Parametrlər
Nominal Qısa Qapanma Cərəyanı	kA	50(63)
Qiymətləndirilmiş Qısa Müddətli Dayanma Cərəyanı	kA/S	20/4(25/4)
Elektrik kəsicilərinin mexaniki ömrü	ikinci	20000
Elektrik açarlarının xidmət müddəti	ikinci	E2
Qiymətləndirilmiş Əməliyyat Ardıcıllığı		0-0.3s-CO-180s-CO
Qismən boşalma	PC	≤5
Yük açarı-qoruyucu kombinasiyası elektrik vahidi
Nominal cərəyan (Maksimum)	A	200
Nominal qısaqapanma cərəyanı	kA	31.5
Nominal cərəyan (Maksimum)	KA	80
Qismən boşalma	PC	3150
Şalteri ayırın
Nominal cərəyan	A	630/1250
Qiymətləndirilmiş Qısa Müddətli Dayanma Cərəyanı	KA	20/25
Qiymətləndirilmiş Qısa Müddət	S	4
Qiymətləndirilmiş Pik Dayanma Cərəyanı	kA	50/63
Mexanik həyat	İkinci	3000
Torpaqlama açarı
Nominal cərəyan	A	630/1250
Qiymətləndirilmiş Qısa Müddətli Dayanma Cərəyanı	K	20/25
Qiymətləndirilmiş Qısa Müddət	S	4
Qiymətləndirilmiş Pik Dayanma Cərəyanı	k	50/63
Nominal qısaqapanma cərəyanı (pik)	KA	50
Nominal Qısa Qapanma Cərəyanı Dövrləri	İkinci	2
Mexanik həyat	İkinci	3000

Məhsulun Xüsusiyyəti və Tətbiqi

Tətbiq Saytları

Gücləndirilmiş Təhlükəsizlik və Ekoloji Dostluq üçün Bərk İzolyasiya

Kompakt və Yerə qənaət edən dizayn

Mənfi Şərtlərdə Yüksək Etibarlıdır

Baxımsız Əməliyyat

Çevik və Genişləndirilə bilən Konfiqurasiya

◇ Kompakt ikinci dərəcəli yarımstansiyalar

◇ Kiçik sənaye və dağ-mədən müəssisələri

◇ Külək elektrik stansiyaları

◇ Otellər, ticarət mərkəzləri, ofis binaları, ticarət mərkəzləri və s.

◇ C- Dəyişdirici qurğunu yükləyin

◇ D-Direct kabel qoşulma qurğusu

◇ Torpaq açarı ilə birbaşa kabel birləşdirici qurğu

◇ F- Açar-qoruyucu birləşməsini yükləyin

◇ V- Vakuum açarı

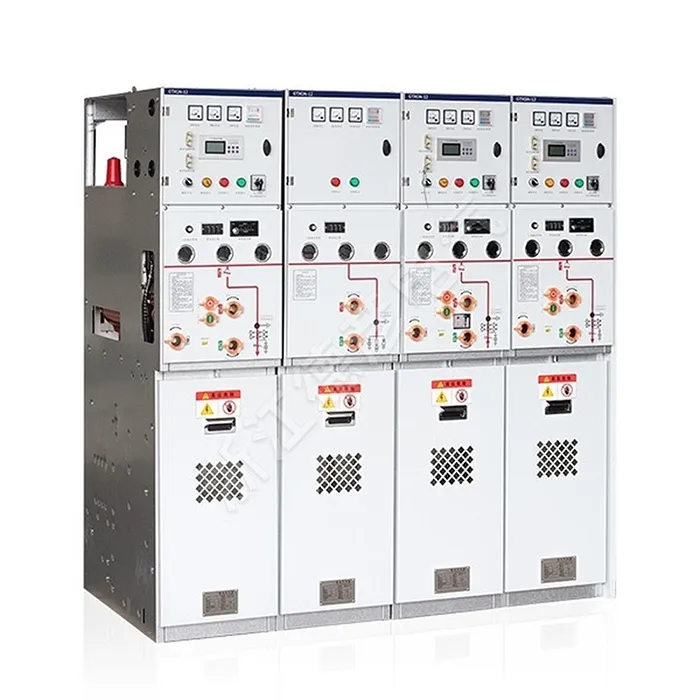

AC Metal-Insulated Ring Main Switchgear
