Transformatoru qiymətləndirmək üçün beş əsas metrik hansılardır?

Üçün Beş Əsas MetrikTransformatorun qiymətləndirilməsiBeynəlxalq standartlara (IEC 60076) və sənaye mühəndisliyi təcrübələrinə əsaslanan keyfiyyət, ilk növbədə transformator performansının səmərəliliyinə, təhlükəsizlik etibarlılığına və əməliyyat sabitliyinə diqqət yetirir. Aşağıda beş əsas göstəricinin sistematik izahı verilmişdir:

1. Nominal tutum

KVA və ya MVA ilə ölçülən nominal gərginlik, nominal tezlik və müəyyən edilmiş soyutma şəraitində transformatorun uzun müddət ərzində davamlı olaraq verə biləcəyi görünən gücə aiddir.

Funksiya: Transformatorun yükdaşıma qabiliyyətini müəyyənləşdirir və seçim üçün əsas əsas kimi xidmət edir.

Seçim Prinsipi: Həddindən artıq yükləmə və qızma (“kiçik at, böyük arabanı çəkir”) və ya boş vaxt itkisi (“kiçik arabanı çəkən böyük at”) qarşısını almaq üçün 15-25% marja ilə ümumi yük gücünə (güc faktoru və eyni vaxtda amil nəzərə alınmaqla) əsaslanır.

Mühəndislik Tətbiqi: 35kV transformatorlar adətən 1 ilə 40 MVA arasında dəyişir, fotovoltaik gücləndirici stansiyalar isə adətən 400 ilə 1000 kVA vahidlərdən istifadə edir.

Məhsulun Parametrləri Nümunələr: Deyan Electric-in 35kV transformatorunun nominal gücü 160 kVA; Xiangtong Electric-in quru tipli transformatoru 400 kVA gücündədir.

2. Yüksüz itki

Dəmir itkisi olaraq da bilinən bu, transformatorun ikincil tərəfi açıq dövrə olduqda və birinci tərəf nominal gərginliyə məruz qaldıqda aktiv güc itkisinə aiddir. O, ilk növbədə əsas histerezis və burulğan cərəyanı itkilərindən ibarətdir.

Təsir edən amillər: Əsas material (məsələn, soyuq haddelenmiş taxıl yönümlü silikon polad təbəqələr), laminasiya prosesi, maqnit axınının sıxlığının dizaynı.

Enerji Effektivliyinin Əhəmiyyəti: Transformatorun enerji səmərəliliyinin qiymətləndirilməsi üçün əsas metrik. Ultra-premium səmərəlilik məhsulları yüksüz itkilərə malikdir ≤ 0,6W/kq.

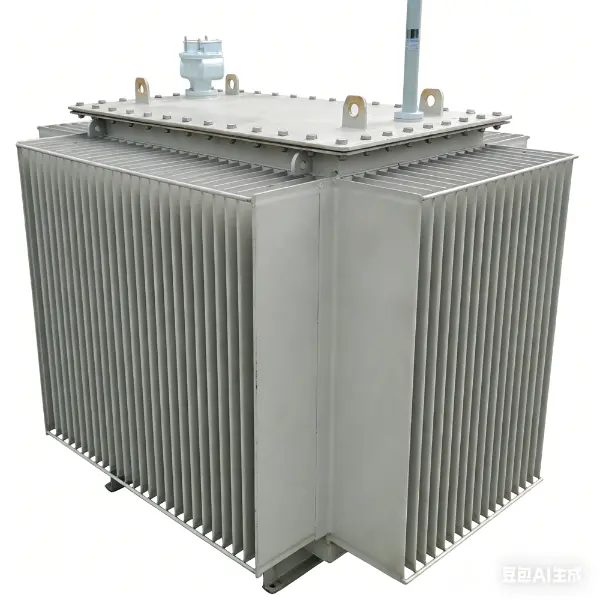

Tipik Dəyərlər: 160kVA yağlı transformator 280W ətrafında yüksüz itkilərə malikdir; yüksək səmərəli modellər 200W-dan aşağı düşə bilər.

3. Yük itkisi

Mis itkisi olaraq da bilinən bu, yük cərəyanının kvadratına mütənasib olaraq nominal cərəyan altında sarım müqavimətinin yaratdığı aktiv güc itkisinə aiddir.

Təsir edən amillər:

Keçirici material (mis alüminiumdan üstündür), kəsişmə sahəsi və əlaqə prosesi.

Qiymətləndirmə Dəyəri:

Əməliyyat xərclərinə birbaşa təsir göstərir; aşağı itkilər daha yaxşı uzunmüddətli enerji səmərəliliyi verir.

Tipik Dəyərlər:

160kVA transformatorun təxminən 2820W yük itkisi var, yüksək səmərəli modellər isə 2500W-dan aşağı idarə oluna bilər.

Məhsulun parametr nümunəsi: Deyan Elektrik transformatorunun yük itkisi 2820W-dir

4. Qısaqapanma Empedansı (%)

Transformatorun daxili müqavimətinin böyüklüyünü əks etdirən ikincil tərəfin qısaqapanması zamanı birinci tərəfə nominal cərəyan tətbiq etmək üçün tələb olunan nominal gərginliyin faizinə aiddir.

Funksiyalar:

Qısaqapanma cərəyanını məhdudlaşdırır (daha yüksək empedans qısaqapanma cərəyanını azaldır);

Gərginlik tənzimləmə sürətinə təsir göstərir (daha yüksək empedans yükün dəyişməsi zamanı daha çox gərginliyin azalmasına səbəb olur).

Tipik diapazon:

Paylayıcı transformatorlar: 4%–6% (balansın sabitliyi və gərginliyin azalması);

Sənaye ağır yük (məsələn, qövs sobaları): 8% -15%;

Bir neçə vahid paralel işləyərkən, empedans sapması ≤±0,5% olmalıdır.

Məhsul nümunələri:

Huarui Electric: 4,5% empedans gərginliyi

Xiangtong Electric: 4.0% empedans gərginliyi

5. İzolyasiya Performansı

İzolyasiya gücünü və sarımlar arasında və sarımlar ilə torpaq arasında köhnəlmə vəziyyətini əhatə edir və təhlükəsiz istismar üçün əsas yaradır.

Əsas test elementləri:

İzolyasiya Müqaviməti: Megohmmetr ilə ölçülür, izolyasiyanın quruluğunu və yaşlanma dərəcəsini əks etdirir;

Güc Tezliyinin Dayanma Gərginliyi: Müəyyən edilmiş gərginliyə (məsələn, 35kV sarımlar üçün 75kV) 1 dəqiqə ərzində pozulmadan dözür;

Qismən boşalma (PD): ≤3pC optimaldır; bu həddi aşmaq izolyasiyanın deqradasiyasını göstərir;

İzolyasiya sinfi: A sinfi (105°C), F sinfi (155°C), H sinfi (180°C), temperaturun yüksəlməsi hədlərini təyin edir.

Standart Əsas: Həm GB/T 6451, həm də IEC 60076 məcburi olaraq izolyasiyaya davamlı gərginlik və qismən boşalma hədlərini müəyyən edir.

Məhsul Parametri Nümunə: Jinghengjin tərəfindən istehsal olunan transformatorlar LI200AC85 izolyasiya səviyyəsinə malikdir; Jinyu Electric-in izolyasiya sinfi H.

Əlavə Qeydlər: Digər Kritik Köməkçi Göstəricilər

"Beş Əsas Parametrlər" arasında olmasa da, bunlar mühəndislik praktikasında vacib olaraq qalır:

Temperaturun yüksəlməsi: Yağın yuxarı temperaturunun yüksəlməsi ≤60K, sarım temperaturunun yüksəlməsi ≤65K (IEC 60076-2);

Qoşulma Qrupu‌: Dyn11 üçüncü harmonik təhrifin qarşısını alan və üç fazalı balanssız yüklər altında sabit işləməyi təmin edən paylama üçün əsas istiqamətdir;

Soyutma metodu‌: Yağa batırılmış təbii soyutma (ONAN) və quru tipli havanın soyudulması (AN) istilik yayılmasının səmərəliliyinə və ətraf mühitin tətbiqinə təsir göstərir;
