Yüksək Gərginlikli Kabel Şöbəsi Qutusu （Xarici Kommutasiya Stansiyası）

Deyan Electric inteqrasiya olunmuş Ar-Ge, istehsal və xidmət ilə peşəkar sənaye elektrik təchizatçısıdır. Yüksək Gərginlikli Kabel Şöbəsi Qutusu (Xarici Kommutasiya Stansiyası) 6-35 kV paylayıcı şəbəkələr üçün yığcam, hava şəraitinə davamlı açıq hava keçid stansiyasıdır. O, görünən ayırma nöqtələri və etibarlı torpaqlama ilə tam izolyasiya edilmiş plug-in birləşdiriciləri vasitəsilə təhlükəsiz kabel budaqlanmasına, qoşulmasına və izolyasiyasına imkan verir. Yerə qənaət edən bu həll şəbəkənin genişləndirilməsini və saxlanmasını asanlaşdırır.

Sorğu göndərin

Məhsul təsviri

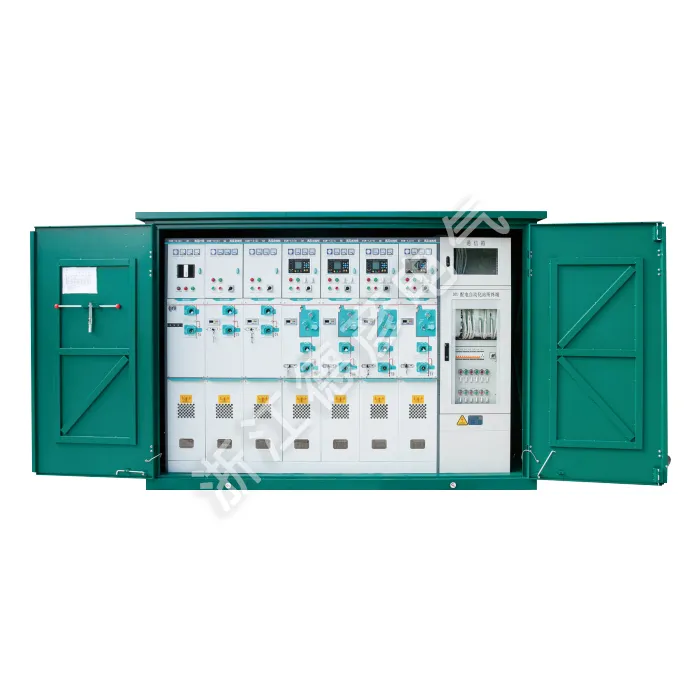

Yüksək Gərginlikli Kabel Şöbəsi Qutusu (Xarici Kommutasiya Stansiyası) 6-35 kV paylayıcı şəbəkələr üçün yığcam, hava şəraitinə davamlı açıq keçid stansiyasıdır, beynəlxalq standart texnologiyaları özündə birləşdirən qabaqcıl qazla izolyasiya edilmiş açıq üzük əsas blokdur. Yüksək Gərginlikli Kabel Şöbə Qutuları 12/24kV paylayıcı şəbəkələr üçün nəzərdə tutulmuşdur, o, tam möhürlənmiş SF6 izolyasiyası, modul konstruksiyası və sərt mühitlər üçün uyğun təmirsiz işləməsi ilə xarakterizə olunur. Genişləndirilə bilən avtomatlaşdırma funksiyalarını dəstəkləyərək, şəbəkə kəşfiyyatını asanlaşdırarkən sənaye parkları, şəhər əraziləri və ticarət mərkəzləri arasında etibarlı enerji paylanmasına imkan verir.

Məhsul Parametri (Spesifikasiya)

Layihənin adı			Vahid	Yük açarı
Layihənin adı			Vahid	C-Yük Kommutatoru	F-Kombinə Elektrik Bölməsi	V- Dövrə kəsici qurğu
Nominal gərginlik			kv	12/24	12/24	12/24
Nominal tezlik			Hz	50	50	50
Nominal cərəyan			A	630	125	630
Nominal Transfer Cərəyanı			A		1750
Nominal İzolyasiya Səviyyəsi	1 dəq Güc Tezliyinə Dayanma Gərginliyi (Fazadan Yerə)	alternativ olaraq, müxalifətdə	KV		42/65
	1 dəq Güc Tezliyinə Dayanma Gərginliyi (Fazadan Yerə)	Fasilələr arasında	KV		48/79
	İldırım impuls gərginliyi	alternativ olaraq, müxalifətdə	KV		75/125
	İldırım impuls gərginliyi		KV		85/145
Nominal qısaqapanma cərəyanı			kV	20	315	20
Nominal Qısa Qapanma Cərəyanı			KA	50	80	50
Nominal Qısa Qapanma Cərəyanı (Torpaqlama Açarı)			KA	50		50
Qiymətləndirilmiş Qısa Müddətli Dayanma Cərəyanı		Əsas dövrə	kA	20	20	20
Qiymətləndirilmiş Qısa Müddətli Dayanma Cərəyanı		Torpaqlama açarı	KA	20	20	20
Qiymətləndirilmiş Qısa Müddət		Əsas dövrə	S	4		4
Qiymətləndirilmiş Qısa Müddət		Torpaqlama açarı	S	4	4	4
Qiymətləndirilmiş Pik Dayanma Cərəyanı		Əsas dövrə	KA	50		50
Qiymətləndirilmiş Pik Dayanma Cərəyanı		Torpaqlama açarı	KA	50	50	50
Daxili Qövs Testi (Daxili Yanma Qövsü Testi)			A	630	20kA/0,5s	630
Nominal qapalı dövrə kəsici cərəyan			A	630	Sigorta ilə məhdudlaşır	630
Nominal aktiv yük kəsici cərəyan			A	10	Sigorta ilə məhdudlaşır	25
Nominal Kabel Doldurma və Qırılma Cərəyanı			İkinci	5000	17.4	3000
Mexanik həyat		Düyməni yükləyin/sökün	İkinci	3000	5000	3000
		Torpaqlama açarı	İkinci		3000	10000
		Vakuum açarı	Mpa
SF6 Qaz Təzyiq (20°C-də Mütləq Təzyiq)					0.035
İllik ildırım vurma dərəcəsi					illik ≤0,025%
Hava kamerası və qoruyucu boru üçün qorunma reytinqi					IP67
Mühafizə və Mənzil Mühafizəsi Reytinq					IP4X

Məhsulun Xüsusiyyəti və Tətbiqi

Kompakt Xarici Dizayn

Tam Ətraf Mühitin Mühafizəsi

Qabaqcıl Qaz İzolyasiya Texnologiyası

Çevik Modul Konfiqurasiya

Baxımsız Əməliyyat

Tətbiq Saytları

◇ Kompakt ikinci dərəcəli yarımstansiyalar

◇ Kiçik sənaye və dağ-mədən müəssisələri

◇ Külək elektrik stansiyaları

◇ Otellər, ticarət mərkəzləri, ofis binaları, ticarət mərkəzləri və s.

◇ C- Dəyişdirici qurğunu yükləyin

◇ D-Direct kabel qoşulma qurğusu

◇ Torpaq açarı ilə birbaşa kabel qoşulma qurğusu

◇ F- Açar-qoruyucu birləşməsini yükləyin

◇ V- Vakuum açarı

High Voltage Cable Branch Box (Outdoor Switching Station)
