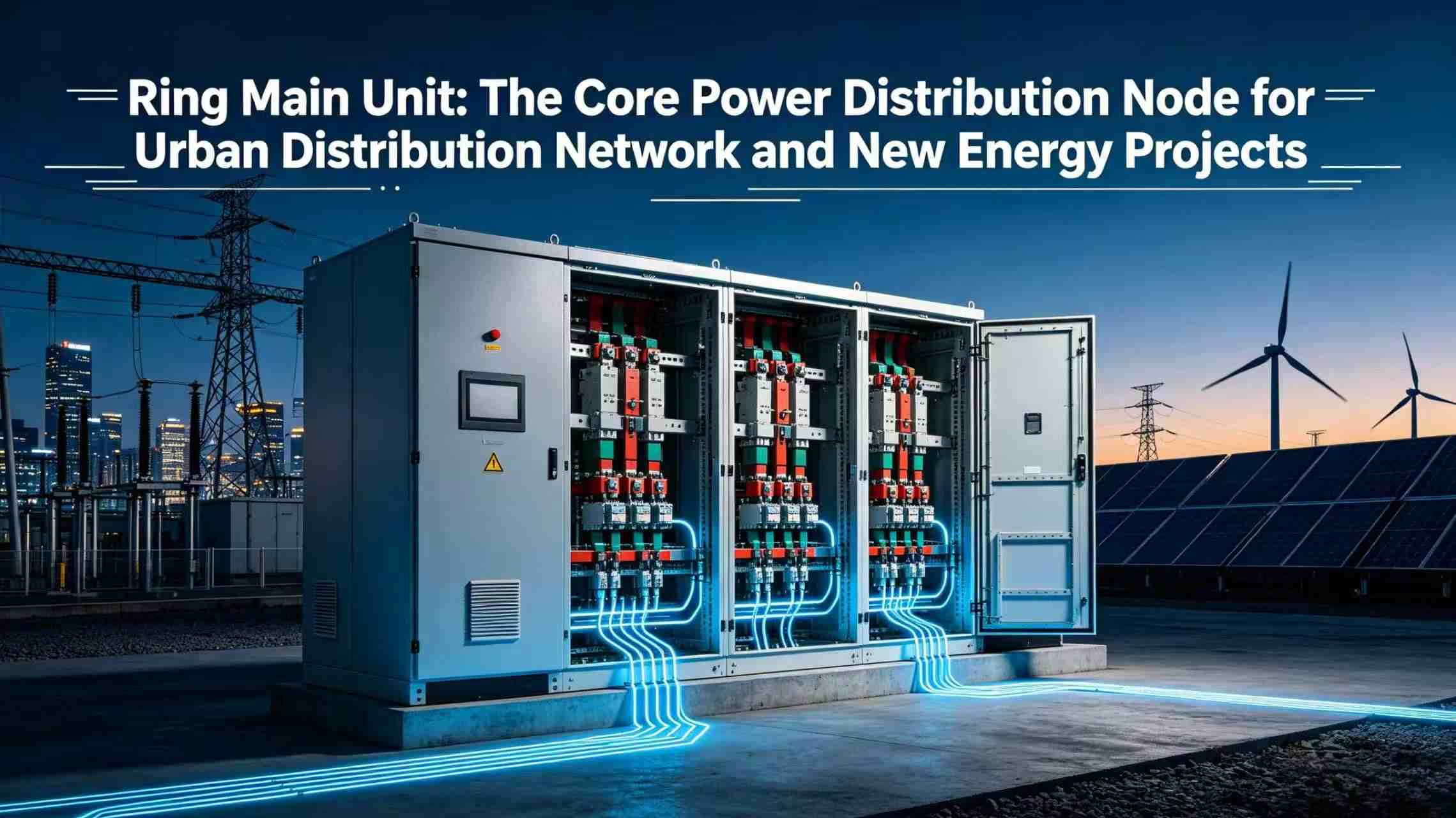

Ring Əsas Bölmə: Şəhər Paylayıcı Şəbəkə və Yeni Enerji Layihələri üçün Əsas Enerji Paylayıcı Qovşağı

Şəhər elektrik şəbəkələrinin yenilənməsi, paylanmış fotovoltaiklər, enerji saxlama və doldurma yığınlarının geniş miqyaslı populyarlaşması ilə paylayıcı şəbəkələrin strukturu getdikcə mürəkkəbləşdi. Halqalı enerji təchizatı rejimi yüksək enerji təchizatı etibarlılığı və kiçik nasazlıq təsir diapazonuna malikdir, beləliklə, şəhər və şəhər elektrik paylanması, sənaye parkları və yeni enerji stansiyaları üçün əsas şəbəkə sxeminə çevrilir. Halqa əsas bloku halqa şəbəkə strukturlarında əvəzolunmaz əsas keçid qurğusudur.

Halqalı əsas qurğu, əsasən 10 kV-luq orta gərginlikli elektrik paylayıcı şəbəkələrə tətbiq olunan metal qapalı tam keçid qurğusudur. O, enerji paylanması, xətlərin dəyişdirilməsi və nasazlıqların izolyasiyası funksiyalarını yerinə yetirir, halqa düzümündə çoxlu xəttin qarşılıqlı əlaqəsini təmin edir. Xəttin bir hissəsində nasazlıq baş verdikdə, nasaz olmayan ərazilərdə fasiləsiz enerji təchizatını təmin etmək üçün nasaz seqmenti tez bir zamanda kəsə bilər, elektrik kəsilməsinin müddətini effektiv şəkildə qısaldır və şəbəkənin dayanıqlığını yaxşılaşdırır.

I. Üzük əsas vahidlərinin əsas funksional dəyəri

1. Halqalı enerji təchizatı strukturlarının qurulması:ənənəvi tək radial enerji təchizatı rejimini pozaraq və ehtiyat enerji təchizatı kanallarını təmin edən çoxsaylı paylayıcı xətlərin qarşılıqlı əlaqəsini həyata keçirmək.

2. Arızanın sürətli izolyasiyası:Qısaqapanma və torpaqlama nasazlıqları zamanı dövrələri tez bir zamanda qırmaq, qəzaların yayılmasının qarşısını almaq və özünü bərpa edən paylayıcı şəbəkələrin əsasını qoymaq üçün ikinci dərəcəli ağıllı cihazlarla əməkdaşlıq edin.

3. Rasional enerji bölgüsü:Filial enerji paylama qovşaqları olaraq, elektrik enerjisini kommersiya zonalarına, yaşayış icmalarına, fabriklərə və fotovoltaik gücləndirici qurğulara paylayın.

4. Avadanlığa texniki qulluq üçün təhlükəsiz izolyasiya:Xəttlərə texniki qulluq üçün təhlükəsiz iş şəraiti yaratmaq və texniki qulluqçuların şəxsi təhlükəsizliyini qorumaq üçün ayırıcılar vasitəsilə görünən qırılma nöqtələri yaradın.

II. Üzük əsas bölmələrinin əsas texniki təsnifatı

1. Hava İzolyasiyalı Üzük Əsas Qurğu (AIS)

O, intuitiv quruluşa və rahat texniki xidmətə malik, mülayim satınalma dəyəri ilə atmosfer havasını izolyasiya vasitəsi kimi qəbul edir.

Üstünlüklər:Aşağı texniki xidmət həddi və çox yönlü ehtiyat hissələri

Dezavantajları:Böyük şkaf ölçüsü, rütubət və toz kimi xarici mühitlərə həssasdır.

Tətbiq olunan ssenarilər:Əlverişli ekoloji şəraitə malik qapalı elektrik paylayıcı otaqlar.

2. Qaz İzolyasiyalı Halqa Əsas Qurğu (GIS Qaz Şkafı)

O, möhürlənmiş qaz çəni strukturunu qəbul edir və cari bazarda əsas məhsul kimi xidmət edən əsas izolyasiya və qövs söndürmə vasitəsi kimi izolyasiya qazından istifadə edir.

Üstünlüklər:Kompakt ölçü, kiçik döşəmə sahəsi, xarici toza və kondensasiyaya güclü müqavimət, yüksək qorunma dərəcəsi

Tətbiq olunan ssenarilər:Açıq kommutasiya stansiyaları, yeraltı boru qalereyaları, dar elektrik paylama yerləri, fotovoltaik layihələr və köhnə şəhər elektrik şəbəkələrinin yenilənməsi.

3. Möhkəm İzolyasiyalı Üzük Əsas Qurğu (SIS)

Onun əsas keçirici komponentləri inteqral şəkildə tökülür və qazla doldurulmadan epoksi qatranı ilə əhatə olunub və ətraf mühitin mühafizəsi üzrə görkəmli performansa malikdir.

Üstünlüklər:Qaz sızması riski yoxdur, ətraf mühitə güclü uyğunlaşma qabiliyyəti və texniki xidmət tələb olunmayan əla performans

Dezavantajları:Yüksək emal texnologiyası tələbləri və daxili komponentlərin çətin dəyişdirilməsi.

Tətbiq olunan ssenarilər:Ətraf mühitin mühafizəsi və partlayışa davamlı tələbləri olan parklar və əsas layihələr.

III. Ağıllı Təkmilləşdirmə: İbtidai-İkinci İnteqrasiya edilmiş Tam Halqa Əsas Bölmə Həlləri

Ənənəvi halqalı əsas qurğular yalnız əsas kommutasiya funksiyalarını həyata keçirir və yeni tip enerji sistemlərinə uyğunlaşa bilmir. Hazırda sənaye əsas-ikinci dərəcəli inteqrasiya olunmuş tam həlləri geniş şəkildə təbliğ edir: cərəyan və gərginlik sensorlarını yerləşdirmə, qismən boşalma monitorinqi və xarici ağıllı enerji paylama terminalları ilə uyğunlaşdırılan əsas halqa bloklarının daxilində temperaturun təyini qurğuları. Tam sistem aşağıdakı funksiyaları həyata keçirə bilər:

● Əməliyyat məlumatlarının real vaxt rejimində uzaqdan yüklənməsi
● Avtomatik nasazlıq yeri, hesabat və seqment izolyasiyası
● Uzaqdan bağlama və açma nəzarəti
● Birgə həddindən artıq istiləşmə və daxili izolyasiya qüsurları barədə erkən xəbərdarlıq

Qeyd: Ağıllı enerji paylama terminalları köməkçi komponentlər alınır.Deyan Elektrikkabinetin konstruktiv dizaynı, naqillər, inteqrasiya olunmuş montaj və çatdırılma üçün ümumi istismara verilməsi üçün məsuliyyət daşıyır. İbtidai-ikinci dərəcəli inteqrasiya olunmuş halqa əsas blokları yeni enerji qutusu yarımstansiyaları və ağıllı şəhər elektrik paylayıcı şəbəkələri ilə geniş şəkildə uyğunlaşdırılan paylama avtomatlaşdırmasının həyata keçirilməsi üçün mühüm daşıyıcı kimi çıxış edir.

IV. Ring Əsas Vahid Seçimində Nəzərə Alınacaq Əsas Amillər

1. Əməliyyat mühiti:Daxili/açıq məkan, rütubət, korroziya riski, yer ölçüsü

2. Enerji təchizatı sxemi:Sadə radial enerji təchizatı və ya ikili güc halqalı enerji təchizatı

3. İzolyasiya forması:Hava izolyasiyası, qaz izolyasiyası və bərk izolyasiya arasında seçim

4. Funksional tələblər:Əsas tip və ya ilkin-orta inteqrasiya ilə ağıllı dəstək

5. Yük miqyası, qısaqapanma cərəyanı, qorunma dərəcəsi və digər elektrik parametrləri

Ağlabatan model seçimi ilkin sərmayə ilə uzunmüddətli istismar və texniki xidmət xərclərini tarazlaşdıra bilər, on ildən artıq avadanlığın sabit işləməsini təmin edir.

Zhejiang Deyan Electric-ə Qısa Giriş

Zhejiang Deyan Electric Co., Ltd.orta və aşağı gərginlikli tam enerji paylayıcı avadanlıqlara və inteqrasiya olunmuş enerji paylama həllərinə diqqət yetirir. Şirkət müstəqil olaraq ilkin paylayıcı qurğular, o cümlədən havadan izolyasiya edilmiş halqalı əsas qurğular, qazla izolyasiya edilmiş paylayıcı qurğular və tam açıq keçid stansiyaları istehsal edir. Layihə tələblərinə uyğun olaraq, o, intellektual monitorinq komponentləri, ağıllı enerji paylama terminalları, qutu tipli yarımstansiyalar, yüksək və aşağı gərginlikli keçid şkafları və prefabrik kabin komplekt sistemləri ilə inteqrasiya olunmuş ilkin-ikinci dərəcəli inteqrasiya olunmuş tam həllər təqdim edə bilər.

Onun məhsulları şəhər elektrik şəbəkəsinin təkmilləşdirilməsi, sənaye və kommersiya parkının enerji paylanması, paylanmış fotovoltaik elektrik stansiyaları, enerji saxlama layihələri, dəmir yolu tranziti, bələdiyyə infrastrukturu və digər ssenarilərdə geniş tətbiq olunur. Şirkət ilkin sxemin dizaynı və parametrlərin seçilməsinə texniki dəstək verən peşəkar texniki komanda ilə fərdiləşdirilmiş ilkin sxemləri, inteqrasiya olunmuş montajı və ümumi zavodun istismara verilməsini dəstəkləyir.

Halqa əsas bloklarının və tam enerji paylayıcı avadanlığının satın alınması və sxem məsləhəti ilə bağlı tələbləriniz varsa, Deyan Electric ilə əlaqə saxlayın. Biz müxtəlif enerji mühəndisliyi layihələri üçün təhlükəsiz, etibarlı və sərfəli tam enerji paylama həllərini təqdim etməyə davam edirik.
